萬用表測量電阻圖解及使用注意事項

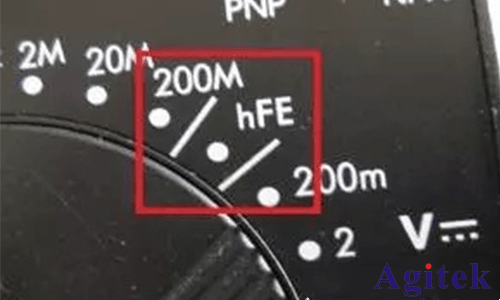

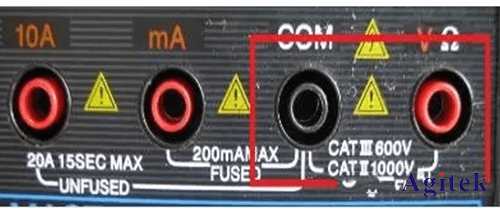

　　電阻檔的使用與注意事項將萬用表指針打到如下圖方框所示電阻檔，黑表筆插于COM孔，紅表筆插于V孔，再對被測電阻阻值進行測量。

　　電阻測量注意事項

　　(1)如果被測電阻值超出所選擇量程的最大值，將顯示過量程“1”，應選擇更高的量程，對于大于1 MΩ或更高的電阻，要幾秒鐘后讀數才能穩定，對于高阻值讀數這是正常的。

　　(2)當無輸入時，如開路情況，顯示為“1”。

　　(3)當檢查內部線路阻抗時，要保證被測線路所有電源斷電，所有電容放電。

　　(4)200MΩ短路時約有四個字，測量時應從讀數中減去，如測l00MΩ電阻時，顯示為101.0，第四個字應被減去。

　　(5)可用電阻檔粗略檢測電容的好壞，用紅表筆接電容器正極，黑表筆接電容器負極，萬用表的基準電源將通過基準電阻對電容器充電，正常時萬用表顯示的充電電壓將從一低值開始逐漸升高，直至顯示溢出。如果充電開始即顯示溢出“1”，說明電容器開路；如果始終顯示為固定阻值或“000”，說明電容器漏電或短路。

　　(6)檢查電路通斷時，應將功能開關撥到z檔，而不要用電阻檔。測量時只要沒有聽到蜂鳴聲，即可判斷電路不通。

　　(7)測量小阻值電阻時，應先將兩表筆短路，讀出表筆連線的自身電阻(一般為0。2～0。3歐)，以對被測阻值作出修正。

　　(8)電阻檔有過電壓保護功能，瞬間誤測規定范圍內的電壓不會造成損壞。例如，DT-830型數字式萬用表電阻檔最大允許輸入電壓(直流或交流峰值)為250伏，這是誤用電阻檔測量電壓時儀表的安全值，但不可帶電(如電池、人體等等)測量電阻，這樣會導致萬用表電阻精度下降，甚至損壞。

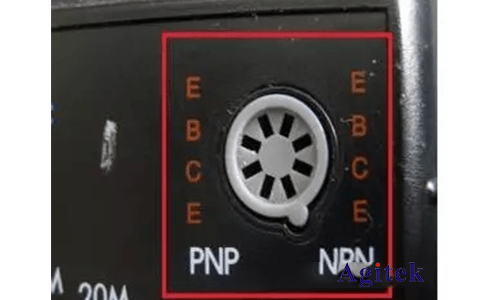

　　hFE檔的使用與注意事項此檔位主要是用于測三極管的放大倍數β值，在測量之前，須先確定三極管是PNP型或NPN型，同時確定各腳極性。

　　萬用表使用的其他注意事項

　　(1)在使用萬用表過程中，不能用手去接觸表筆的金屬部分，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。

　　(2)在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。數字萬用表保養注意事項數字萬用表是一種精密電子儀表，不要隨意更改線路，并注意以下幾點:

　?、俨灰砍淌褂谩?/span>

　　②在電池沒有裝好或后蓋沒有上緊時，請不要使用萬用表。

　?、壑挥性跍y試表筆從萬用表移開并切斷電源后，才能更換電池和保險絲。電池更換：注意9V電池的使用情況，如果需要更換電池，打開后蓋螺絲，用同一型號電池更換，更換保險絲時，請使用相同型號的保險絲。

　　④萬用表使用完畢，應將轉換開關置于“OFF”擋。如果長期不使用，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。

　　上文就是關于萬用表測量電阻圖解及使用注意事項的相關介紹，您如果還有其他使用問題，歡迎登陸安泰測試。
