普源示波器采集的波形傳輸給信號發生器教程

　　這個功能是信號發生器與示波器的無縫連接功能，數字示波器可以捕獲麻煩的信號，然后重放任意波形發生器。使得工程師可以可重復的方式創建和使用“真實”信號。

　　以下以DS1000Z與DG4000操作為例：

　　1、使用數字示波器捕獲感興趣的波形

　　2、將波形文件傳輸到任意波形發生器

　　3、使用任意波形發生器來獲取捕獲的波形

　　要求：

　　? Rigol DS1000Z系列示波器

　　? Rigol DG4000系列信號發生器

　　? 帶RF扼流圈的Rigol USB電纜

　　操作步驟：

　　1、打開兩臺儀器的電源

　　2、將USB電纜的大扁平端插入任意波形發生器的前面板USB輸入將電纜的另一端插入示波器的后面板USB輸入

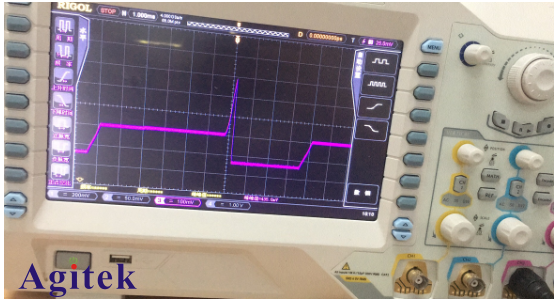

　　3、配置示波器以捕獲感興趣的信號：可以使用RUN / STOP按鈕或SINGLE觸發模式來隔離單個波形并防止其他波形觸發普源示波器。

　　4、按DG4000上的ARB按鈕激活任意波形功能

　　5、按向下箭頭訪問ARB菜單的第2頁

　　6、按選擇波形

　　7、按已存波形

　　8、 DS1000Z應作為DISK下的選項顯示

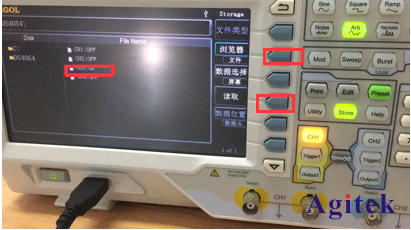

　　9、將瀏覽器目錄設置為DIR并使用滾輪導航到DS1000Z。示波器上的活動通道應在文件名中顯示為ON

　　10、將BROWSER設置為FILE并導航到要復制的示波器通道。

　　11、按讀取將波形從示波器傳輸到發生器。

　　12、現在生成器的顯示應顯示捕獲的波形，您可以使用任意波形設置來調整波形的參數(FREQ，AMPL)。

　　13、您可以使用示波器確認輸出對您的應用是否正確，將DG4000的輸出連接到示波器的輸入并啟用輸出通道。

　　將波形保存到非易失性存儲器：

　　DG4000使用的有效任意波形實際上位于易失性緩沖區中，并且僅暫時存儲在儀器中。您可以將任意波形傳輸到DG4000內部存儲器中的一個非易失性位置，以便以后使用，也可以將其保存到外部USB驅動器以備將來使用。

　　1、按STORE>將文件類型設置為任意波文件

　　2、選擇ARB位置并按保存

　　3、命名文件并使用滾輪保存以突出顯示感興趣的字符，然后按SELECT鍵輸入字符

　　4、當您完成命名文件后，按SAVE將文件存儲到非易失性存儲器

       以上就是普源示波器采集的波形傳輸給信號發生器教程，你學會了嗎？如果你還有其他疑問，歡迎登陸安泰測試進行咨詢了解。
