使用頻譜分析儀測量微弱信號（下）

　　這一篇我們談一談?dòng)?strong>頻譜分析儀測量微弱信號 – 輸入衰減器篇

　　衰減器是一種在指定頻率范圍內引入預定衰減的電路。一般標注引入衰減的分貝數和特性阻抗的歐姆數。衰減器被廣泛應用于有線電視系統，以滿足多端口對電平的要求。例如，放大器的輸入端、輸出端的電平控制和分支衰減的控制。

　　衰減器有兩種：無源衰減器和有源衰減器。有源衰減器與其他熱敏電阻結合形成可變衰減器，安裝在放大器中，用于自動增益或斜率控制電路。無源衰減器包括固定衰減器和可調衰減器。

　　在電子設備中廣泛使用衰減器，其主要用途是：

　　1、調整電路中信號的大小

　　2、對比法測量電路中，可用于直讀被測網絡的衰減值。

　　3、改善阻抗匹配，如果某些電路需要相對穩定的負載阻抗，則可以在此電路與實際情況下進行。

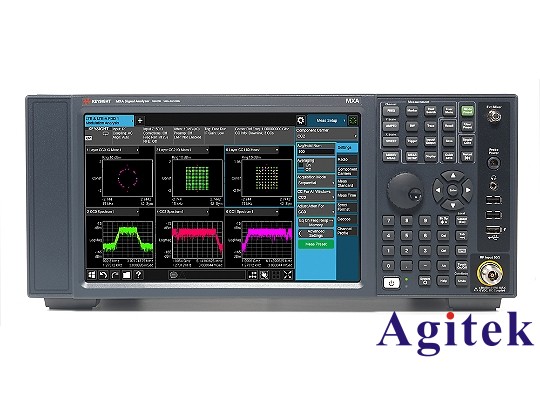

N9020B-RT2實時頻譜分析儀

　　將衰減器插入負載阻抗之間，可以緩沖阻抗的變化。

　　常用的固定衰減器有L型、T型、橋T型、π類型等，其中L型屬于不對稱衰減器，主要用于阻抗匹配;而T型、橋T型、π類型屬于對稱衰減器，主要用于衰減。三種經典類型π型式衰減器、T型衰減器和橋型衰減器，衰減效果較好，但對高頻小信號而言，無源衰減網絡選擇π型號或者T型網絡比較適合，所以選擇π模型網絡衰減。

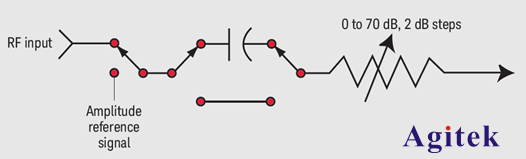

　　輸入衰減器作為頻譜分析儀的第一部分，其作用是確保信號輸入混頻器時處于適當?shù)碾娖剑瑥亩乐惯^載、增益壓縮和失真。

　　因?yàn)樗p器是一種保護頻譜儀的電路，所以它通常是根據參考電平值自動設置的，但也可以是10dB、5dB、手動選擇2dB甚至1dB的衰減值。

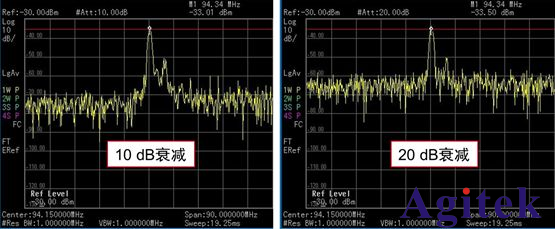

　　在頻譜分析儀中，內部微處理器可以改變中頻增益，從而補償輸入衰減器的變化。因此，當輸入衰減器發生變化時，分析儀輸入的信號在顯示器上的位置沒有變化，而是顯示的噪音上下移動。此時參考電平保持不變。如下圖所示，當衰減從10dB增加到20dB時，DANL上升，信號電平保持不變。

　　最小輸入衰減(0dB)將獲得最佳信噪比，但不幸的是，此時的阻抗匹配也是最差的，所以最好盡量避免0dB的設置。當被測信號遠大于噪聲電平時，可以設置為自動衰減。當信噪聲較小時(通常)≤在7dB中，我們需要使用較低的輸入衰減來獲得較高的信噪比，以避免因噪聲功率和信號功率接近而導致較高的測量誤差。

       總結：我們通過兩片文章為大家介紹用頻譜分析儀測量微弱信號，你學會了嗎？如果還有更多問題，歡迎登錄安泰測試進行咨詢。
