兩個使用直流電源的技巧

       技巧 1 為低功耗設備供電

　　很多設備都是為使用低電壓、低電流而設計的。如果功率過高，這些低功率設備很容易受到損壞。避免電源損壞的最佳方法是使用專為低功率應用而設計的電源。

　　對于更高功率的直流電源，即便其最小的 OCP(過流保護)值也可能還是不夠低。就以最受歡迎的 120 W 臺式電源為例，它的 OCP 值最小也是限制到 100 mA 或更高。低功率的設備更適合使用低功率的電源。例如，電流一旦超過 20 mA 就會損壞 LED 陣列樣品。此時需要電源能夠通過 CV/CC 跳變或 OCP 來限制電流，從而保護設備。

　　CV/CC 跳變可將電流保持在限定范圍內，防止出現過流情況。消除了過流情況，電源就會回到正常的工作狀態。圖 1 是把電流限制在 20 mA 以下的一個簡單示例。

　　OCP 是一種閉鎖功能。一旦電流超過 20 mA，輸出就會設為 0 伏并保持在零位。清除 OCP 即可重新啟動輸出。

　　輸出功率較低的電源與輸出功率較高的電源相比，其噪聲更低。那些用于測試 LED 陣列的電源，其輸出噪聲通常都小于 350 uVrms。

　　E36312A 三路輸出電源在所有三路輸出上均有 20 mA 的量程，非常適于測量低電流。使用它的低量程測量小于 20 mA 的電流時，我們可以獲得更高的分辨率和精度。

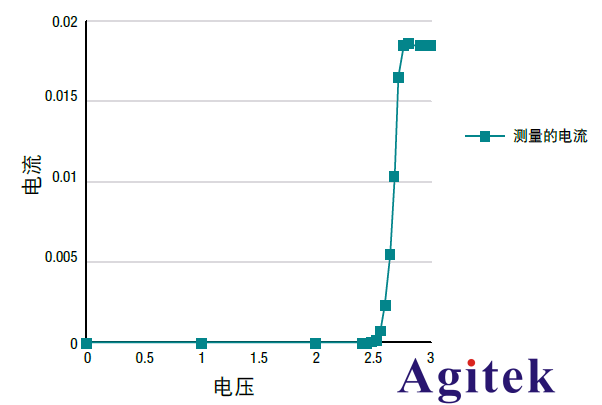

　　圖 1：表征 CC 極限值小于 20 mA 的小型 LED 陣列的電壓和電流

　　技巧 2 了解瞬態響應

　　瞬態響應

　　您注意過在啟動空調以后屋里的燈光瞬間變暗的情況嗎?這是因?yàn)榭照{(diào)吸收了大量電流，致使供電電壓下降，進而導致了燈光變暗。一小段時間之后，電壓還會恢復正常。直流電源上的輸出阻抗，也會造成類似的電壓瞬變。對電流的需求突然增加時，電源的輸出電壓就會瞬間下降。同理，電流的下降會導致電源電壓突然升高。瞬態響應是電源在負載的巨大變化中恢復正常的速度。例如，對于E36312A 直流電源來說，當電流從 50% 變到 100% 時，其恢復到 15 mV 的瞬態響應時間是 50 us。通道 1 的最大電流是 5 A，50% 就是 2.5 A。

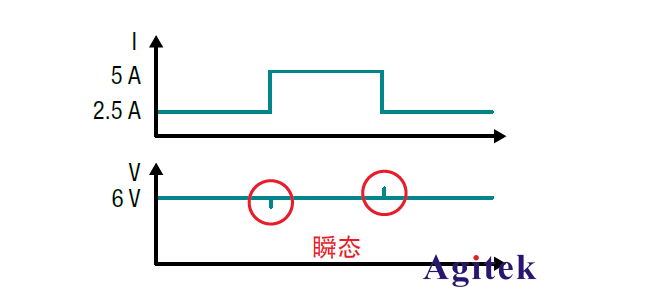

　　圖 2：上方顯示的是電流從 50% 升至 100%、然后又返回 50% 所發生的電流曲線變化。響應電壓如下方所示，其中包括小的瞬態變化。

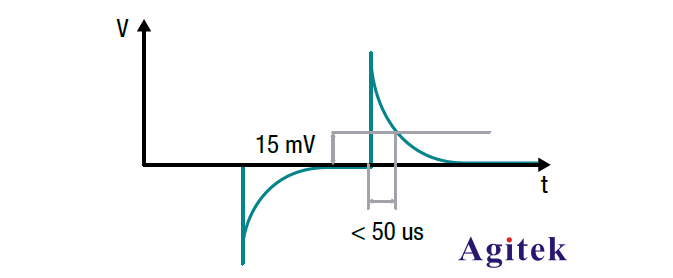

　　圖 3：圖中的輸出電壓顯示了較小的電壓瞬態變化。

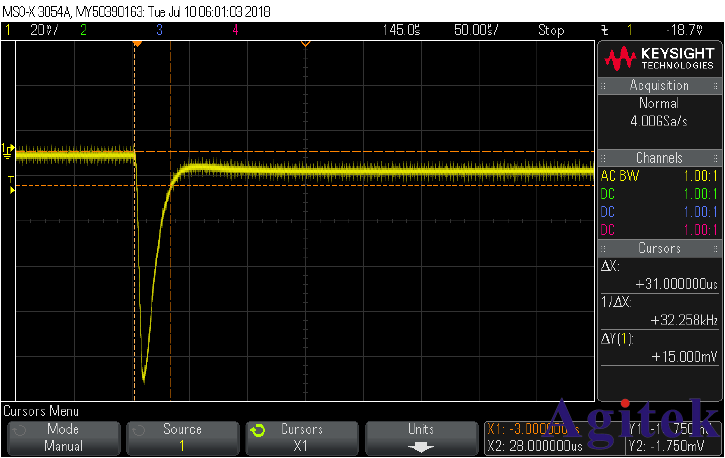

　　圖 4：在 E36312A直流電源的通道 1 上進行瞬態測量。在電流從滿負載減至一半以后，電壓在 30 us 內恢復至 15 mV，反之亦然。

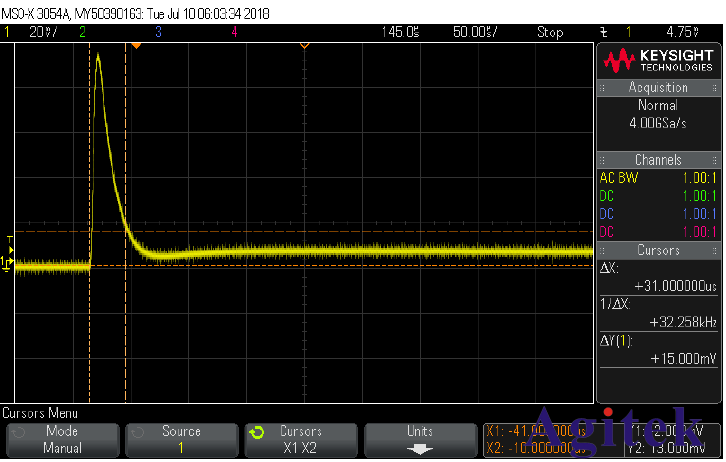

　　圖 5：峰值電壓通常與負載特性密切相關，因此不會被表征。切記，要用較短的電線并且雙絞，以便實現更快的瞬態響應。
