降低頻譜分析儀底噪的方法

        頻譜分析儀是用來檢測、測量和分析電磁波的電子設備，是電磁波技術的基礎設備，擁有重要的科學意義和工程應用。由于其工作原理的特殊性，頻譜分析儀會受到電磁波干擾，使得測量結果受到干擾，影響測量準確性。為了降低頻譜分析儀底噪，下面介紹幾種有效的方法。

　　如果你想降低底部噪聲，你可以調整三個重要指標。首先，分辨率帶寬是RBW。RBW關系到頻譜儀分析兩個類似信號的能力，也可以降低底部噪聲。我們?cè)噲D減少RBW，這顯然可以看到底部噪聲在減少。當RBW降低10倍時，底部噪聲會降低-10dBM，但RBW越小越好。隨著RBW的減少，你可以清楚地看到頻譜儀的掃描速度正在減慢，所以你應該調整到合適的值。

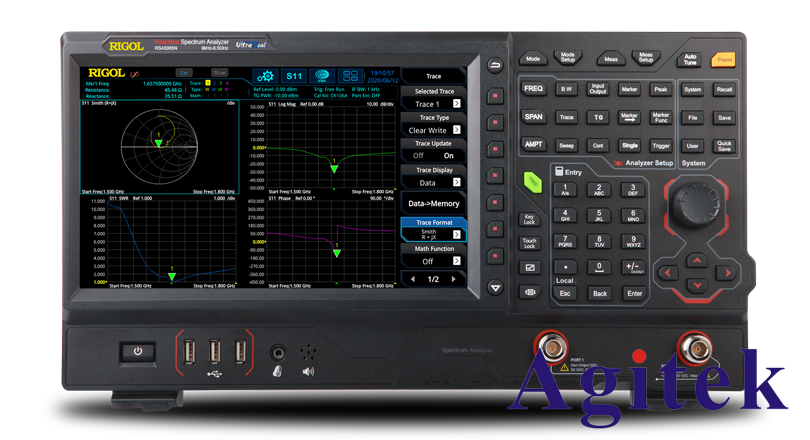

普源RSA5000系列頻譜分析儀

　　第二項可以看一下輸入衰減，頻譜分析儀顯示的信號是疊加在平均噪聲電平上，這個噪聲是由頻譜儀自身產生的，大部分來自中頻放大器的第一級，它是寬帶白噪聲，經過中頻濾波器后送到包絡檢波器的平均噪聲功率，當輸人衰減增加時，降低了加在檢波器上的信號電平，而中頻放大器的增益同時增加來補償這個損失，其結果顯示屏上的信號位置保持不變。但是，噪聲電平被放大，增加了結果信噪比下降。因此信噪比隨著輸人衰減增加而降低。

　　第二，我們可以看到輸入衰減。頻譜分析儀顯示的信號疊加在平均噪聲電平上。這種噪聲是由頻譜儀本身產生的，大部分來自中頻放大器的第一級。它是寬帶白噪聲，通過中頻濾波器發送到包絡檢波器的平均噪聲功率。當輸人衰減增加時，檢波器上增加的信號電平降低，中頻放大器的增益同時增加，以補償損失。結果，顯示屏上的信號位置保持不變。然而，噪聲電平被放大，結果信噪比下降。

　　因此，信噪比隨著輸人衰減的增加而降低。

　　所以可以直接將輸入衰減調至0dBm，可以看到底噪進一步降低

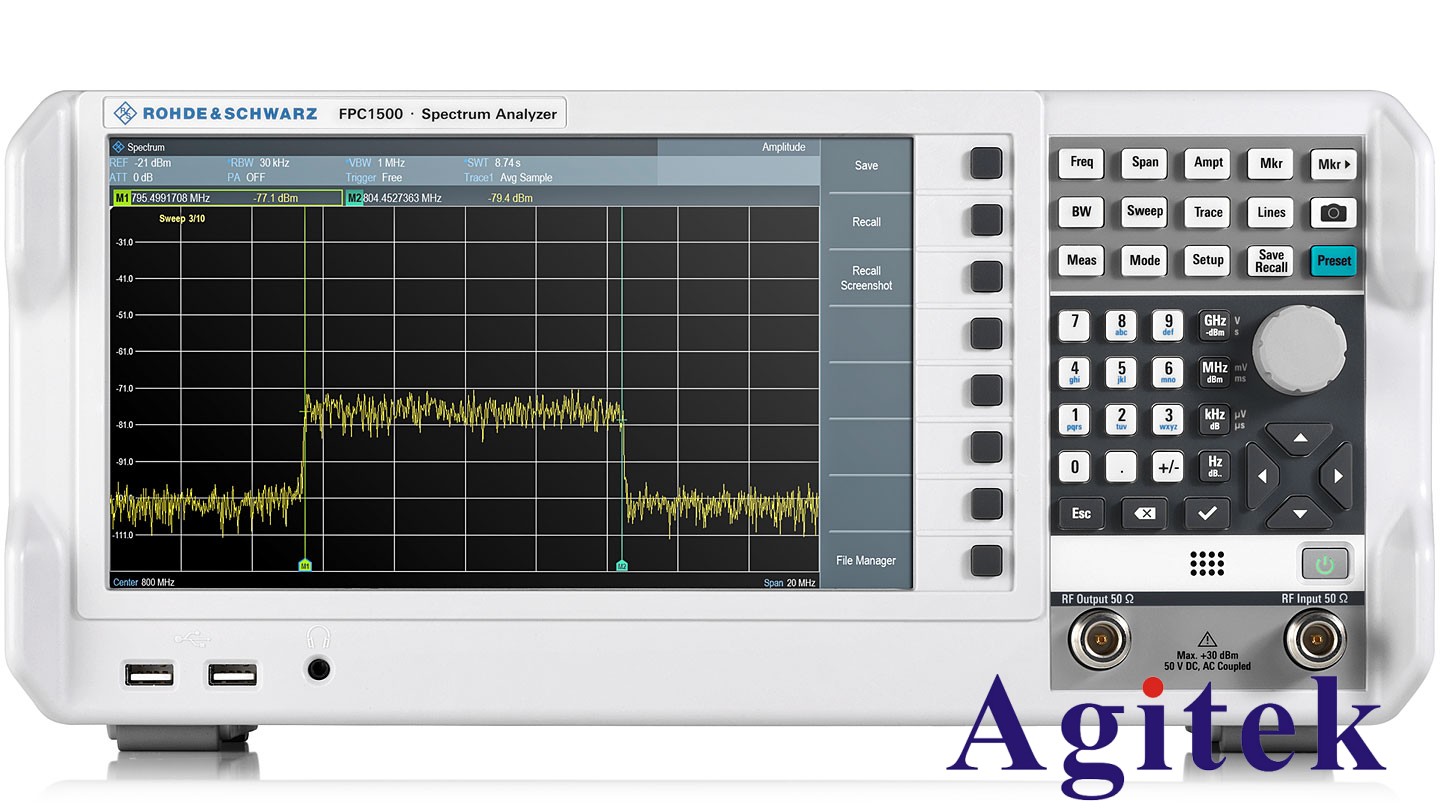

羅德與施瓦茨FPC1500頻譜分析儀

　　還有一些頻譜儀會帶有前置放大器的選件，這個選件可以幫助我們放大信號，如果在前兩個參數調整后還沒有足夠低的底噪，就可以打開前置放大器，就可以看到底噪又有大幅度的降低，這個時候就可以去測試你的微小信號了。

　　除此之外，應盡可能避免外界的電磁波干擾，采取正確的防護措施，減少外部電磁波的干擾；應使用帶有阻燃電磁屏蔽層的阻燃管，減少金屬物體對電磁波的反射，以減少外部電磁波干擾。此外，應使用質量良好、有阻燃層的阻燃管，以降低內部電磁波干擾。最后，建議使用高質量的電磁屏蔽材料，如金屬鋁箔，以減少外部電磁波干擾。

　　以上就是降低頻譜分析儀底噪的幾種有效方法。嚴格按照要求，避免外部電磁波的干擾，采用質量良好的阻燃管和電磁屏蔽材料，可有效降低頻譜分析儀的底噪，提高測量準確性。在此基礎上，頻譜分析儀能夠更好地發揮其功能，為電磁波技術的發展和應用提供強有力的支持。更多信息，歡迎登錄安泰測試進行了解。
