信號發生器如何減少信號源的有效諧波失真？

　　 信號源可為各種元器件和系統測試應用提供精確且高度穩定的測試信號。信號發生器則增加了精確的調制功能，可以幫助模擬系統信號，從而進行接收機性能測試。本文旨在幫助您提高射頻信號源的測量精度。在進行測試配置時，您可以通過這里的一個或多個技巧來獲得更精確的數據。

　　為了精確測量諧波失真，需要使用頻譜純凈的信號源和頻譜分析儀。信號源的諧波失真和頻譜分析儀的動態范圍都是影響測量質量的重要因素。相比而言，信號源的影響通常會更大一些，其諧波失真一般比基頻信號低 30-50 dB。圖 1a 展示了典型的諧波失真測量結果。信號的諧波失真通常是用最大諧波幅度(dB)與基頻信號幅度的比值來描述的。

　　使用低通濾波器可降低信號源的有效諧波失真，如圖 1b 所示。選擇低通濾波器的截止頻率，以確保大部分的基頻信號能夠完好地通過，而諧波則受到大幅削弱。您可以使用頻譜分析儀直接檢驗信號源/濾波器組合之后的性能。如果基頻信號通過濾波器之后損耗比較大，那么在設置信號源輸出電平時，應考慮到這種損耗。可以使用頻譜分析儀來檢查濾波器輸出端的基本電平，或者如需實現更好的電平精度。

　　還可以計算總諧波失真：使用上式計算每個諧波的失真，然后再計算其求和之后的平方根：

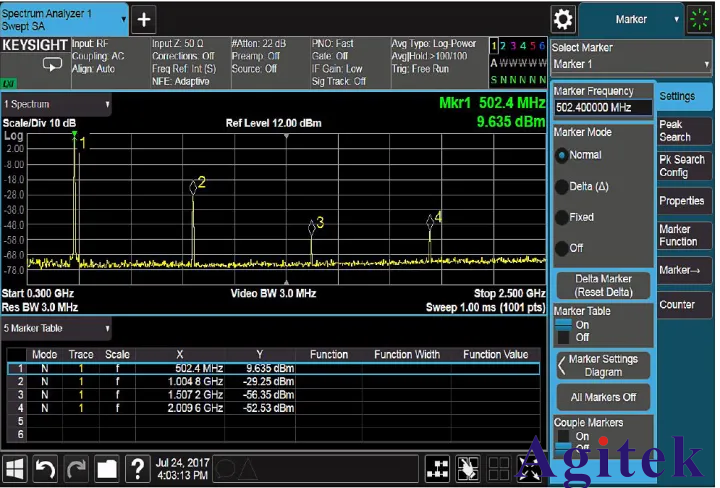

　　圖 1a. 使用信號分析儀測量諧波失真。

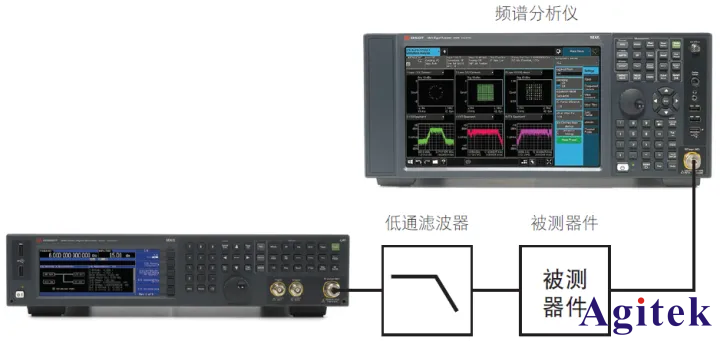

　　圖 1b. 使用低通濾波器可降低信號源的有效諧波失真

      以上就是提高信號發生器的測試精度的一種方法，更多信息歡迎訪問安泰測試進行了解。
