使用信號發生器提高功率電平精度

       在您的測試設置中，信號源與被測器件之間一般都會用到無源器件，例如電纜、濾波器或開關。這些器件會對被測器件的信號電平精度產生影響。輸入信號的電平精度在某些應用中非常重要，比如在測量接收機的靈敏度時。為了對被測器件施加預定的功率，可以在測量之前進行以下測試。如圖 1 所示，測試系統中包括信號發生器、配有功率傳感器的功率計，以及測量中需要使用的電纜或開關。

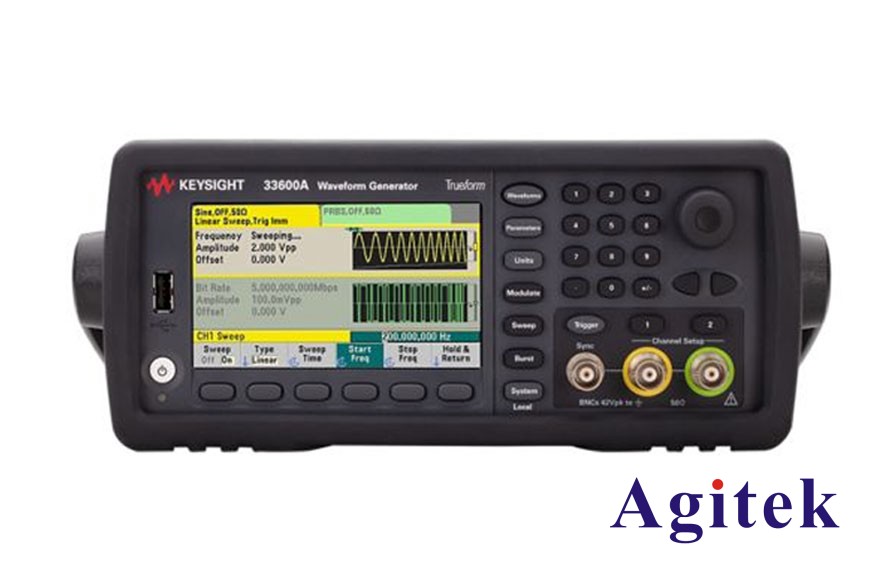

是德33622A波形發生器

　　您需要熟悉功率計的校準和歸零操作，以便根據功率傳感器的參數來校準功率計，首先完成精確的功率測量。

　　注：功率計的測量精度取決于傳感器的校準系數;請務必先將校準系數輸入功率計，再進行校準。

　　您可以使用 USB 功率傳感器或外置功率計來對功率電平進行校準。通常，USB 傳感器使用起來更為簡單，因為支持此類傳感器的信號發生器可以自動將這一特定傳感器的校準系數下載至信號發生器的存儲器中。某些信號發生器還支持外置功率計，能夠利用遠程接口(如 LAN 或 GPIB)自動下載校準系數。

　　完成對功率計的校準之后，將其測量頻率設置為信號的頻率。按圖1所示，連接傳感器用它代替被測器件，然后測量功率電平。如果功率計讀數與信號源所示的電平存在差異，則使用信號源的幅度偏置功能進行必要的調整，以讓信號源所示的功率電平與功率計的讀數保持一致。在調整完特定頻率的幅度之后，信號源將自動顯示相同頻率下不同幅度的正確值。請注意，許多信號發生器會自動執行此類校正，并在校正過程中應用功率傳感器的校準系數，以便在各個頻率下提供正確的輸出。功率計的精度非常高(不確定度只有零點幾 dB)，因此可以為您保證功率電平的精確性。

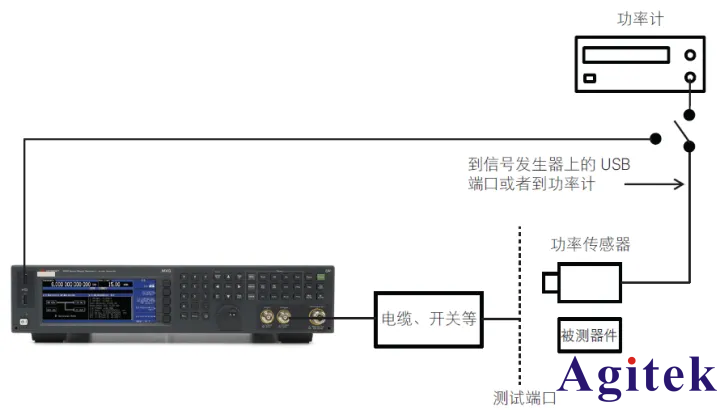

　　圖 1. 用于提高信號電平精度的測試設置。

     以上就是使用信號發生器提高功率電平精度的介紹，欲了解更多信息，歡迎登錄訪問安泰測試進行咨詢。
