使用信號發生器選擇理想的相位噪聲特征

　   信號源自身的隨機噪聲會導致信號功率分散在一定的頻率范圍內，這種現象被稱作相位噪聲：在數學建模時，它通常采用隨機相位調制來表達。相位噪聲的單位為 dBc/Hz，表示的是：當載波歸一化為 1 Hz 帶寬之后，相位噪聲比載波低了多少(單位為 dB)。相位噪聲是用相對于信號源的輸出頻率的偏移值來表示。例如，對于一個 3 GHz 頻率的信號，信號源的相位噪聲可能會在 20 kHz 的頻偏處表示為 -131 dBc/Hz。

　　某些信號發生器可以選擇兩種相位噪聲模式，如圖1所示。您可以針對信道內測量或信道外測量來定制合適的噪聲性能。如果信號發生器內部合成器的鎖相環帶寬增大，那么進行信道內測量時，在較低偏移處(例如小于 150 kHz)的相位噪聲會降至最小，但代價是在較高偏移處的相位噪聲會增大。相反，如果使用較窄的鎖相環帶寬，那么進行信道外測量時，在較高偏移處(例如大于 150 kHz)的相位噪聲將會達到最佳，而代價便是，在較低偏移處的相位噪聲會增大。

　　部分型號的信號發生器提供了一種優化模式，可以優化其信噪比性能。如圖2所示，這種模式可針對給定的衰減器設置來調整 ACL 電平，從而降低寬帶噪聲。建議使用這種模式來測試寬帶接收機和其他對總體噪聲功率十分敏感的器件。

　　相位噪聲通常顯示在雙對數坐標軸上，方便您在同一個圖中查看近端相位噪聲(偏移小于 1 kHz)和遠端相位噪聲(偏移大于 1 MHz)。

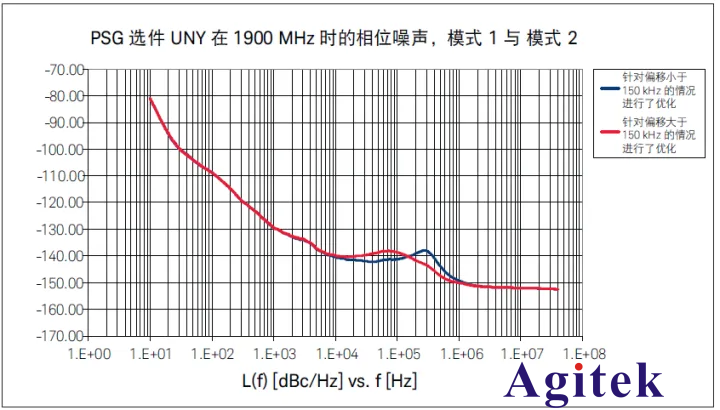

　　圖1. 調整鎖相環帶寬，優化相位噪聲。

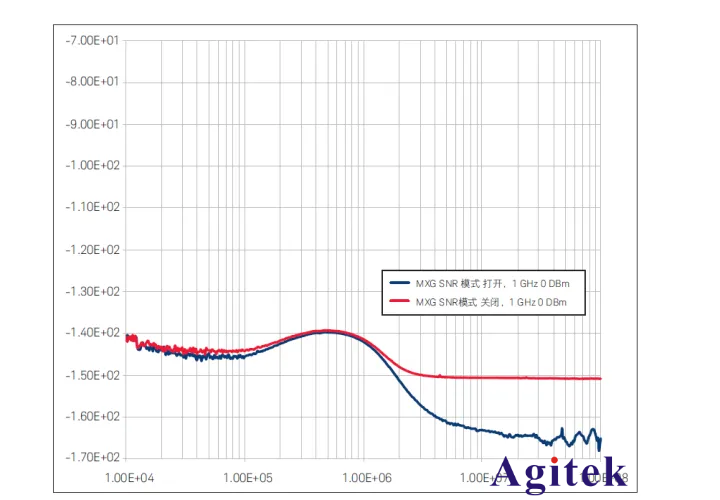

　　圖2. 優化信噪比，降低寬帶噪聲
