使用信號發生器改善信號源匹配

　    信號源匹配非常重要，因?yàn)楹芏鄿y試設備的匹配度都不太理想。信號源與負載阻抗之間的失配會改變被測器件的有效信號輸入電平。另外，測試設備一般不會直接連接至信號源，這就使問題變得更為復雜。在信號源和負載之間常常會有電纜和其他元器件，如適配器和濾波器。

       如果您使用適配器來適應測試設備的連接器類型，使用濾波器來消除信號源的諧波等，則應注意這些元器件會降低測試設備所檢測到的信號源匹配度。有多種方法可以減少這種失配。最簡單的是在測試設備的輸入端插入一個匹配良好的固定衰減器。這樣便可將等效的信號源匹配改善兩倍的衰減量(以 dB 表示)。

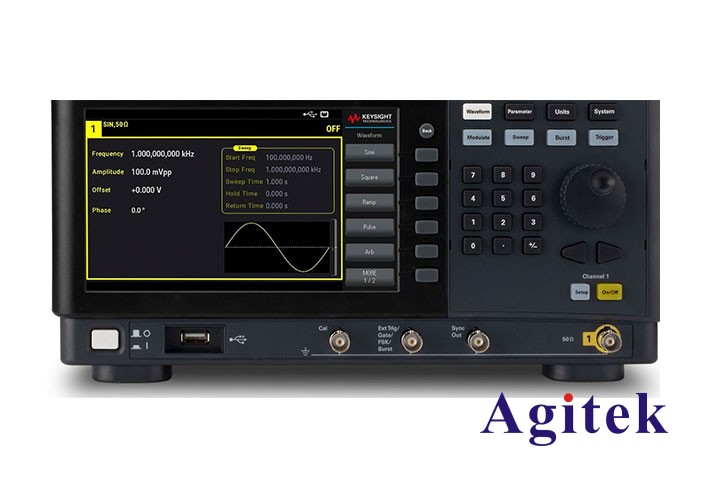

是德EDU33212A系列波形和函數發生器

　　如果負載的匹配較差，它就會把信號反射回信號源。信號源并不能完全吸收被反射回來的信號，其中部分信號還會被再次反射給負載。根據信號相位的不同，這種再反射波會對負載產生或利或害的影響。從測量角度看，最大功率傳輸和最小功率傳輸分別代表了可能因阻抗失配而導致的最大和最小誤差。

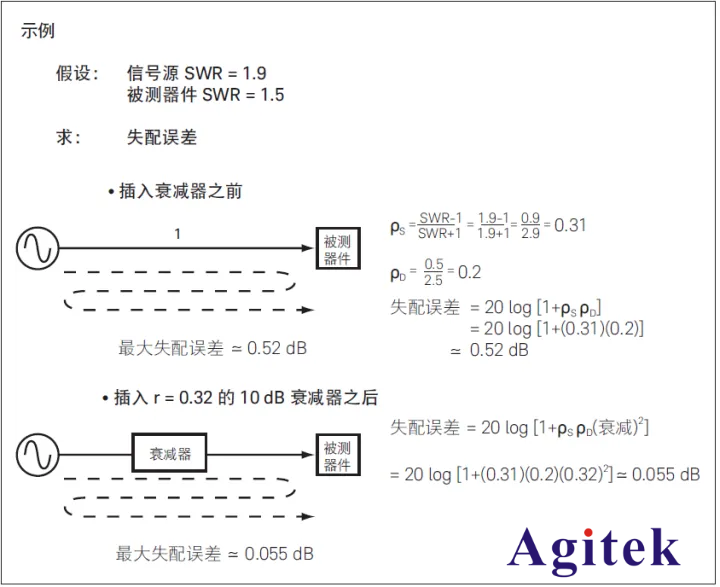

　　下例顯示了插入衰減器之后對測量帶來的影響。

　　圖. 信號源匹配影響了測量的不確定度。
