矢量網絡分析儀有效系統數據的含義和測量方法

　　有效系統數據表征矢量網絡分析儀校準以后的剩余測量誤差，有效系統數據指標與網絡分析儀傳輸反射測量準確度是同一種指標的兩種表述方式。如果通過計量校驗，獲得傳輸和反射測量的測量誤差和不確定度滿足網絡分析儀指標，則沒有必要測量系統有效數據。

　　出于學術研究或其他目的，有效系統數據可以從測量不確定度中分解計算得來，也可以通過下文中的方法測量和計算獲得。

　　精確的有效系統數據分析方法，需要使用網絡分析儀的時域測試模式，采用時間門得到相關反射峰的頻域數值，分解得到系統有效數據。如果沒有時域選件和計算工具軟件，另外可以使用紋波法，是一種系統數據的簡易估算方法。

　　系統有效數據定義

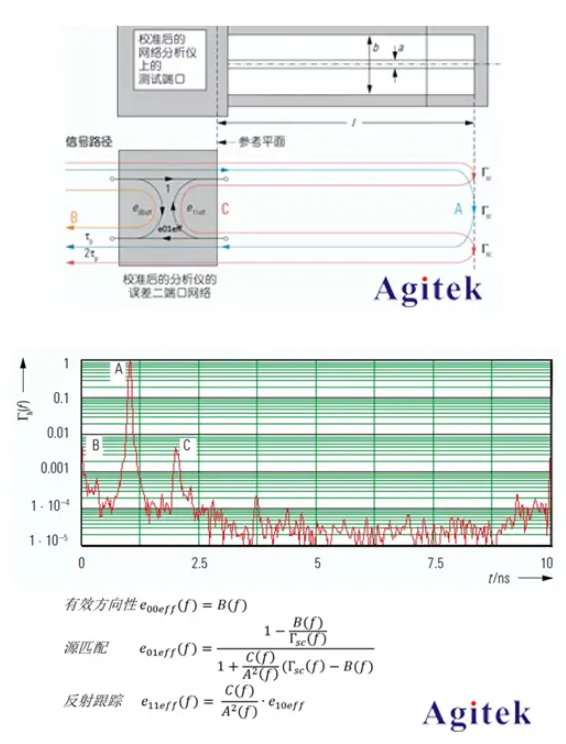

　　系統有效數據時域測量方法

　　1/方向性/源匹配和反射跟蹤

　　2/負載匹配

　　雙端口間直連，直接測量S11和S22，分別對應前向和反向的有效負載匹配。

　　3/傳輸跟蹤

　　雙端口間直連，測量S21和S12，平滑去紋波，分別對應前向和反向的有效傳輸跟蹤。

　　4/反射跟蹤

　　在被測端口，如端口1，分別連接校準件短路器和開路器測試S11，反射跟蹤

　　Tr = (S11_Open+S11_Short)/2

　　系統有效數據紋波法測量

　　當被檢網絡分析儀沒有上述時域功能時，采用空氣線加負載測量方向性，采用空氣線加短路器測量源匹配，具體方法如下：

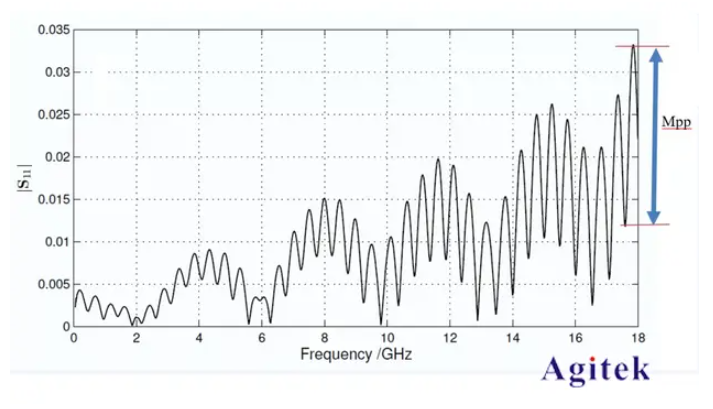

　　在校準后的被測端口，連接空氣線和負載(或20dB失配器)，S11 LinMag曲線如下例圖，讀取紋波起伏最大處的峰峰值Mp。

　　有效方向性 = Mpp/2

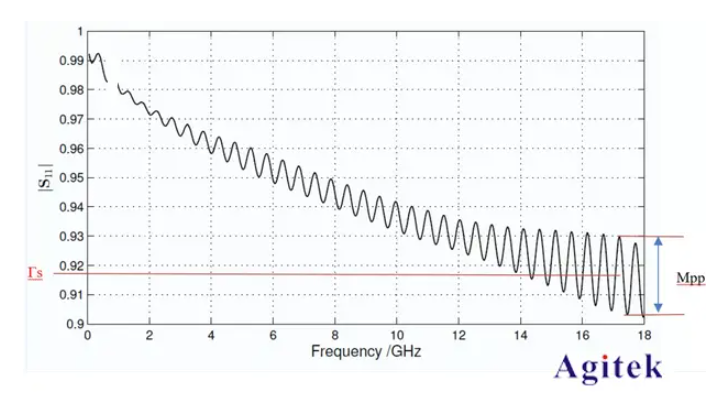

　　在校準后的被測端口，連接空氣線和短路器，S11LinMag曲線如下例圖，讀取紋波起伏最大處的峰峰值Mpp。

　　源匹配 = Mpp/(2·Γs)
