六個萬用表基礎測量技巧

　　1、測量喇叭、耳機、動圈麥克風：R×1Ω檔，任何表筆接一端，另一個表筆接觸另一端，正常時會發出清脆的“達”聲。如果沒有噪音，線圈就斷了。如果噪音小而尖，就會有擦圈的問題，不能用。

　　2、測量電容：使用電阻齒輪，根據電容量選擇適當?shù)姆秶⒆⒁鉁y(cè)量電解電容黑表筆連接電容正極。

            ①估計微波法級電容的大小：根據指針擺動的最大范圍，可根據經驗或參考相同容量的標準電容來確定。只要容量相同，所參考的電容器不需要具有相同的耐壓值，例如估計100μF/250V電容器可使用1000μF參考/25V電容，只要指針擺動最大程度相同，就可以確定相同的容量。

            ②估計皮法級電容量：R×10kΩ但只能測量1000pf以上的電容。對于1000pf或稍大一點的電容，只要表針稍微擺動，就可以認為容量足夠了。

            ③測量電容器是否漏電：R可用于1000微法以上的電容器×10Ω快速充電，初步估計電容量，然后改為R×1kΩ此時，指針不應返回，而應停止或非常接近∞地方，否則就會有漏電現象。對于一些幾十微法以下的定時或振蕩電容器(如彩電開關電源的振蕩電容器)，其漏電特性要求很高。只要有輕微的漏電，就不能使用。此時，R×1kΩ充電后再使用R×10kΩ檔位繼續測量，同樣的表針應停止∞不應該回來。

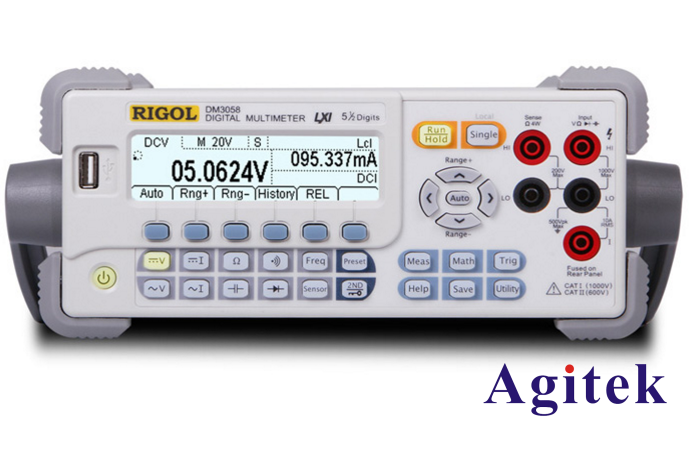

Rigol DM3058/DM3058E臺式萬用表

　　3、在道路測量二極管、三極管、穩壓管質量：由于在實際電路中，三極管偏置電阻或二極管、穩壓管周?chē)娮枰话爿^大，大多在數百歐姆以上，因此我們可以使用萬用表R×10Ω或R×1Ω在路上測量PN結的質量。使用R進行道路測量×10ΩPN結應具有明顯的正反向特性(如果正反向電阻相差不明顯，可以改用R×1Ω一般來說，正向電阻在R×10Ω2000年檔測時表針應指示Ω左右，在R×1Ω檔測時表針應指示30Ω左右(可能根據不同的表型略有差異)。如果測量結果的正阻值過大或反向阻值過小，則表明PN結有問題，管道也有問題。這種方法在維護過程中特別有效，可以很快找到壞管，甚至可以測量尚未完全斷裂但特性惡化的管道。例如，如果你用小電阻檔測量PN結的正電阻過大，如果你用常用的R焊接它×1kΩ檔重測，可能還是正常的，其實這根管子的特性已經變壞了，不能正常工作或不穩定。

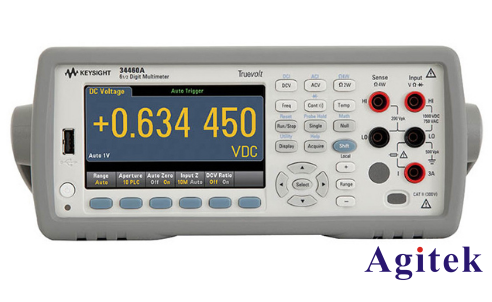

是德6位半數字萬用表34461A

　　4、測量電阻：當指針指示在1/3時，選擇量程很重要～2/3滿量程測量精度最高，讀數最準確。需要注意的是，在使用R時×當10k電阻檔測量歐級大電阻時，不要將手指捏在電阻的兩端，這樣人體電阻就會使測量結果過小。

　　5、穩壓二極管：我們通常使用的穩壓管的穩壓值一般大于1.5V，而指針表的R×1k以下的電阻檔由表中的1.5V電池供電，因此使用R×像二極管一樣，1k以下的電阻檔測量穩壓管具有完全的單向?qū)щ娦浴５侵羔槺淼腞×10k檔由9V或15V電池供電，R×當10k測量穩壓值小于9V或15V時，反向阻值不會是∞，相反，它有一定的電阻值，但這個電阻值仍然遠高于穩壓管的正電阻值。這樣，我們就可以初步估計穩壓管的質量。然而，一個好的穩壓管也應該有一個準確的穩壓值。如何在業余條件下估計穩壓值?不難找到指針表。

　　方法是：首先將一塊表放在R中×10k檔，其黑色和紅色表筆分別連接到穩壓管的陰極和陽極，然后模擬穩壓管的實際工作狀態，然后在電壓檔V中取另一塊表×10V或V×在50V(根據穩壓值)上，將紅色和黑色表筆連接到剛才表的黑色和紅色表筆上。此時，測量的電壓值基本上是穩壓管的穩壓值。據說“基本上”是因?yàn)榈谝粔K表對穩壓管的偏置電流比正常使用時稍小，所以測量的穩壓值會稍大一些，但基本上差別不大。該方法只能估計穩壓值小于指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值過高，則只能通過添加電源(這樣，當我們選擇指針表時，高壓電池電壓為15V的穩壓管比9V的穩壓管更合適)。

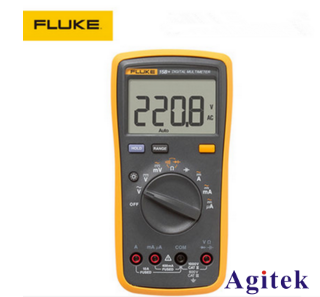

Fluke F15B+ 數字萬用表

　　6、測量三極管：通常我們需要使用R×1kΩ齒輪，無論是NPN管還是PNP管，無論是小功率、中功率、大功率管，測量其be結cb結都應呈現與二極管完全相同的單向?qū)щ娦裕聪螂娮锜o(wú)限大，其正向電阻約為10K。為了進一步估計管道的特性，必要時應多次更換電阻檔進行測量。方法是：置R×10ΩPN結的正導電阻約為2000Ω左右;置R×1ΩPN結正向?qū)щ娮杓s為30Ω左右(以上是47型表的測量數據，其他型號表大概略有不同，可以多測試幾個好管子總結一下，這樣才能知道。)如果讀數太大，可以斷定管道特性不好。也可以在R中表示×10kΩ再次測量，無論管道的耐壓性有多低(基本上三極管的耐壓性超過30V)，其cb結反向電阻也應在∞，但be結的反向電阻可能有一定程度，表針會稍微偏轉(一般不會超過滿量程的1/3，根據管道的耐壓性而有所不同)。同樣，在使用R×10kΩ表針在測量ec間(NPN管)或ce間(PNP管)的電阻時可能會稍微偏轉，但這并不意味著管道壞了。但在用R×1kΩ在測量ce或ec之間的電阻時，表頭指示應無限大，否則管道就會出現問題。需要注意的是，上述測量是針對硅管的，不適用于鍺管。但現在鍺管也很少見了。此外，對于PN結來說，所謂的“反向”實際上對于NPN管和PNP管的方向是不同的。
