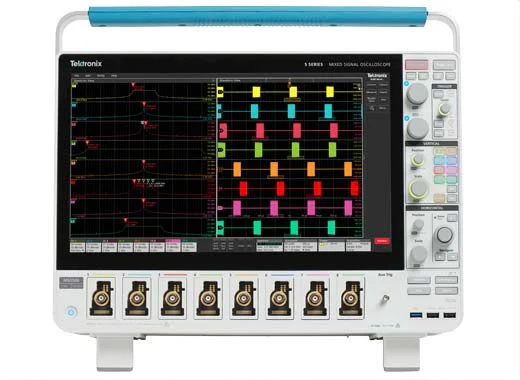

泰克MSO54B示波器如何調阻抗？

泰克MSO54B示波器支持多種阻抗調整模式，包括50Ω、75Ω和1MΩ，這些模式根據不同的測試條件進行選擇。在使用示波器時，正確設置阻抗可以達到更好的測試效果和準確性，本文將介紹不同模式下的阻抗調整方法。

1. 阻抗調整模式介紹泰克MSO54B示波器支持三種不同的阻抗調整模式，分別是：50Ω、75Ω和1MΩ。這三種模式可以滿足不同測試環境的要求。在選擇阻抗模式后，儀器將根據所選模式的特定規范自動調整輸入電路的阻抗。在調整期間，測量指示器將會顯示出特定的阻抗值，以確保儀器已經被正確調整。

2. 50Ω阻抗調整50Ω輸入阻抗用于測試50 Ω阻抗負載的信號，該模式通常用于測試射頻（RF）應用。當在50Ω模式下工作時，阻抗調整方法如下：

（1）連接均衡50Ω負載到示波器的輸入通道上。

（2）按下示波器前面板上的“Utility”按鈕。

（3）選擇“Channel Configuration” 按鈕，進入通道設置。

（4）選擇所需通道，在 "Impedance" 設置菜單中選擇"50?"。

（5）按“Store”按鈕保存設置。

（6）充分檢查測量條件，確保信號源、測試儀器以及信號線滿足阻抗匹配要求。此外，可以使用校準器件進行復雜的阻抗校準，以便使阻抗匹配更加精確。

3. 75Ω阻抗調整75Ω輸入阻抗用于視頻應用，例如，當信號源輸出一個標準視頻信號時，示波器必須使用75Ω輸入阻抗來匹配標準視頻源的輸出阻抗。阻抗調整方法如下：

（1）連接均衡75Ω負載到示波器的輸入通道上。

（2）按下示波器前面板上的“Utility”按鈕。

（3）選擇“Channel Configuration” 按鈕，進入通道設置。

（4）選擇所需通道，在"Impedance" 設置菜單中選擇"75?"。

（5）按“Store”按鈕保存設置。

（6）充分檢查測量條件，確保信號源、測試儀器以及信號線滿足阻抗匹配要求。同樣，也可以使用校準器件來實現更精準的阻抗匹配。

4. 1MΩ阻抗調整1MΩ輸入阻抗用于高阻抗應用，例如，當使用高阻抗信號源或高阻抗電路時，需要使用1MΩ輸入阻抗來測試。阻抗調整方法如下：

（1）連接均衡1MΩ負載到示波器的輸入通道上。

（2）按下示波器前面板上的“Utility”按鈕。

（3）選擇“Channel Configuration” 按鈕，進入通道設置。

（4）選擇所需通道，在"Impedance" 設置菜單中選擇“1MΩ”。

（5）按“Store”按鈕保存設置。

（6）充分檢查測量條件，確保信號源、測試儀器以及信號線滿足阻抗匹配要求。

5. 校準器件除了通過前面板上的設置菜單調整阻抗之外，泰克MSO54B示波器還提供了一種使用校準器件進行精準阻抗校準的方法。在使用校準器件進行阻抗校準時，需要使用具有已知信號的校準信號源，并使用特定的校準探頭將信號源連接到示波器的輸入通道上。在連接過程中，校準信號源的輸出阻抗必須與所選擇的示波器輸入阻抗模式相對應，以實現精確的阻抗匹配。切換到校準探頭時，泰克MSO54B示波器會在屏幕頂部顯示“CAL"標志，表示當前正在進行阻抗校準。在完成校準后，請重置示波器，并在完成后檢查測量條件，以確保所有標準測試條件得到滿足。

總結：在使用泰克MSO54B示波器進行測試測量時，正確的阻抗調整方法是十分必要的。無論使用哪種阻抗調整模式，都必須嚴格按照上述步驟來進行阻抗設置。此外，在進行校準時，請務必使用校準探頭和信號源進行精確阻抗校準。這些步驟確保了測量結果的準確性，并保證了儀器的安全和正常使用。
