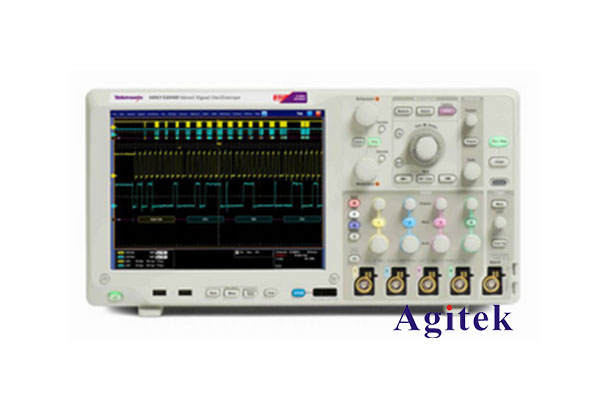

泰克MSO5054B示波器光標設置及使用方法詳解

引言：泰克MSO5054B示波器是一款功能強大的測量?jī)x器，廣泛應用于電子測試、電路分析、故障排查等領域。在使用該示波器進行信號測量和分析時，合理設置光標是非常重要的。本文將詳細介紹泰克MSO5054B示波器的光標設置方法和使用技巧，以幫助用戶更好地應用該儀器。

一、基本概念：

1. 光標（Cursor）：示波器上顯示的一對十字線，用于測量信號波形的電壓、時間、頻率等參數。

2. 垂直光標：用于測量信號波形的電壓、峰峰值、最大值、最小值等參數。

3. 水平光標：用于測量信號波形的時間、周期、頻率等參數。

二、光標設置方法：

1. 打開示波器：插入示波器的電源線，按下電源開關，等待示波器啟動。

2. 選擇垂直光標：

 - 通過旋鈕或按鍵選擇垂直顯示模式，如通道1或通道2。

- 按下光標開關，將光標顯示在波形上。

- 通過旋鈕或按鍵調整光標位置，使其位于所需測量的信號峰值或交叉點處。

3. 設置垂直光標參數：

- 調節垂直光標之間的距離，以確定測量的電壓范圍。

- 在示波器顯示屏上選擇相應的測量參數，如峰峰值、最大值、最小值等。

4. 選擇水平光標：

- 通過旋鈕或按鍵選擇水平顯示模式，如時間基準。

- 按下光標開關，將光標顯示在波形上。

 - 通過旋鈕或按鍵調整光標位置，使其位于所需測量的時間點或交叉點處。

5. 設置水平光標參數：

- 調節水平光標之間的距離，以確定測量的時間范圍。

 - 在示波器顯示屏上選擇相應的測量參數，如時間、周期、頻率等。

6. 其他光標功能：

 - 示波器通常還提供光標之間的差值測量功能，如電壓差、時間差等。

- 通過示波器的設置菜單，可以調整光標的顯示樣式、顏色和單位等。

三、光標使用技巧：

1. 垂直光標的應用：

- 根據需要，可以同時設置多個垂直光標來測量不同的信號參數。

- 關注信號的峰峰值、最大值和最小值等，以確定信號的電壓范圍和幅度。

2. 水平光標的應用：

- 根據需要，可以同時設置多個水平光標來測量不同時間點的信號參數。

- 關注信號的周期、頻率和占空比等，以確定信號的時間特性和穩定性。3. 光標的測量準確性：

- 為了提高測量準確性，應盡量使光標位于信號的峰值或交叉點處。

- 注意信號的穩定性，避免波動和干擾對測量結果的影響。

4. 光標的數據處理：

 - 示例波器通常提供光標參數的數值顯示，將測量結果記錄下來以便后續分析和比較。

四、注意事項：

1. 在設置光標時，應仔細觀察波形的穩定性和清晰度，避免誤判和錯誤測量。

2. 對于復雜的信號，可以使用示波器的自動光標功能，快速獲取多個光標所需的參數。

3. 如有需要，可以參考示波器的用戶手冊和使用指南，了解更多關于光標設置和使用的技巧和功能。

泰克MSO5054B示波器的光標設置對信號測量和分析非常重要。合理設置和使用光標，可以準確測量信號的電壓、時間、頻率等參數，進一步分析和解決電子系統中的問題。希望本文所介紹的光標設置方法和使用技巧能夠幫助用戶更好地應用泰克MSO5054B示波器，提高測量和分析的效果。
