普源示波器的電流信號測試原理及操作方法

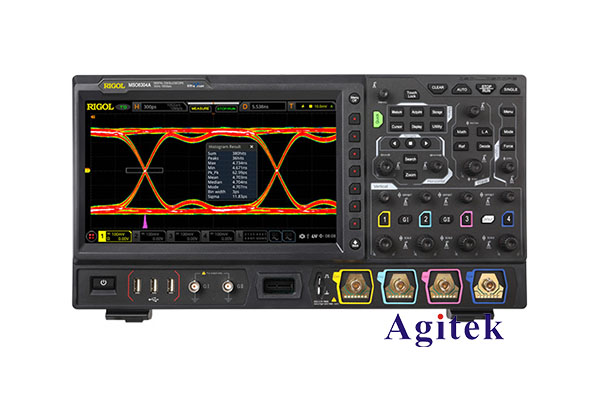

普源示波器是一種常用的電子測量?jī)x器，廣泛應用于電子、通信等領域。除了測量電壓信號外，它還可以用于測量電流信號。本文將介紹普源示波器如何測量電流信號的原理及具體操作方法。

一、測量原理：
普源示波器測量電流信號的原理是利用示波器的內部電阻（也稱為測量負載或電阻負載）和歐姆定律進行測量。電流信號經過測量負載后產生一個電壓drop，根據歐姆定律，電壓等于電流乘以電阻值，即 V = I * R。通過連接測量負載與示波器，可以將電流信號轉化為電壓信號進行測量和顯示。

二、操作步驟：
1. 準備工作：
   - 確保普源示波器處于關閉狀態，并斷開電源。
   - 確保有正確的測量負載可用。一般來說，測量負載應具備合適的電阻值和功率承受能力，以適應待測電流信號的特征。
   - 確保已經連接好電源線，并確保電源線的接地與電流信號源的接地相連。

2. 連接示波器與測量負載：
   - 將測量負載的輸入端與待測電流信號的正極相連。
   - 將測量負載的輸出端與示波器的輸入通道相連。一般來說，選擇示波器的高阻抗輸入通道以避免對待測電路造成干擾。

3. 啟動示波器：
   - 插入示波器的電源線并接通電源。
   - 打開示波器開關，等待其啟動，確保示波器處于正常工作狀態。

4. 設置示波器參數：
   - 選擇正確的輸入通道。
   - 設置合適的電壓量程和時間基準（根據待測電流信號的幅值和頻率進行調整）。
   - 確保示波器的觸發設置正確，以確保穩定的波形顯示。

5. 觀察和分析波形：
   - 確保示波器的觸發模式和觸發級別設置正確，以捕捉所需的電流波形。
   - 查看示波器屏幕上顯示的波形，觀察電流信號的幅值、頻率、波形特征等參數。
   - 如果需要，可以調整示波器的垂直和水平縮放，以獲得更清晰和準確的波形顯示。

6. 測量結果記錄與分析：
   - 根據需要，可以將測量結果記錄下來，例如通過截圖保存示波器屏幕上的波形。
   - 根據測量結果進行進一步的分析，例如計算電流的平均值、峰值、有效值等參數。

普源示波器能夠通過連接測量負載將電流信號轉化為電壓信號來進行測量和顯示。通過正確連接示波器與測量負載，并設置合適的參數，可以準確地測量和分析電流信號的特性。在實際應用中，操作人員應注意安全事項，并根據具體情況選擇適當?shù)臏y(cè)量負載和示波器設置，以獲得可靠和準確的測量結果。
