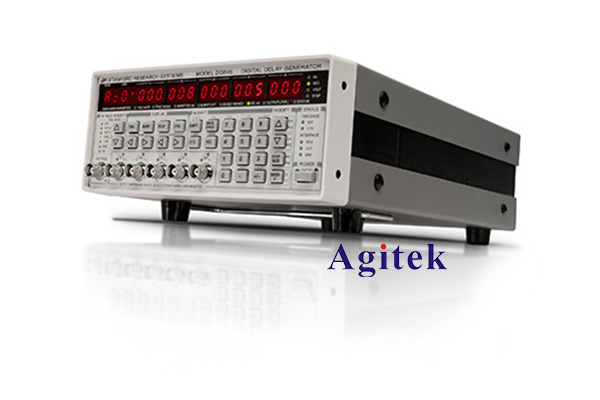

斯坦福DG645數字延遲發生器功能及應用領域介紹

DG645數字延遲發生器是斯坦福研究實驗室推出的一款先進的實驗室儀器。它是一種高精度、多功能的設備，旨在為科學研究、實驗室測試和精密測量提供可靠的時間延遲和觸發信號。本文將對DG645數字延遲發生器的功能、技術規格和應用領域進行詳細介紹。

一、功能特點：

1. 多通道延遲控制：DG645具有四個獨立的延遲輸出通道，每個通道均可進行時間延遲控制。每個通道還可以設置為trigger、burst、gate或output模式。這使得DG645非常適用于需要多個時間延遲信號的實驗和測試應用。

2. 高精度和穩定性：DG645的內部晶振提供了非常穩定的參考時鐘信號。由于其高精度的時鐘系統，DG645可以提供超過100 ps的時間分辨率和低至250 ps的延遲穩定性。

3. 多種觸發模式：DG645支持多種觸發模式，包括內部觸發、外部觸發和軟件觸發。用戶可以根據實驗需要靈活選擇觸發信號的來源和觸發條件。

4. 脈沖/方波生成：DG645還具有脈沖/方波生成功能，可產生高達10 MHz的脈沖信號。用戶可以通過設定觸發延時、脈沖寬度和重復周期等參數，靈活控制脈沖信號的特性。

5. 方便的操作界面：DG645配備了直觀的前面板操作界面，可通過旋鈕和按鈕進行各種參數設置和功能選擇。此外，DG645還支持通過遠程接口（如GPIB、RS-232或以太網）進行遠程控制和數據傳輸。

二、技術規格：

1. 時間延遲范圍：DG645可以提供1 ns至5000 s的時間延遲范圍，具備很高的靈活性和適應性。

2. 時間延遲分辨率：DG645提供了100 ps的時間分辨率，能夠實現精確的時間延遲控制。

3. 觸發輸入：DG645支持多種觸發輸入方式，包括前沿觸發、后沿觸發、電平觸發等。觸發輸入阻抗為50Ω，可適配各種信號源。

4. 數據通信接口：DG645支持GPIB、RS-232和以太網等多種通信接口，方便用戶進行遠程控制和數據交互。

5. 尺寸和重量：DG645的尺寸為19英寸機架式設計，具備便攜和集成的特點。其重量為約4.3 kg，易于攜帶和安裝。

三、應用領域：

1. 光學實驗：DG645可應用于光學干涉、頻率合成、光纖通信等領域的實驗，通過精確控制時間延遲和觸發信號，提供穩定和可重復的實驗結果。

2. 精密測量：DG645的高精度和穩定性使其成為實驗室中各種精密測量和校準需求的理想選擇，如時間測量、相位測量、脈沖寬度測量等。

3. 時鐘同步：在各種科學研究和實驗中，DG645可用于實現多個設備或系統之間的時鐘同步和協調，確保數據采集和處理的準確性和一致性。

4. 通信系統測試：DG645可應用于通信系統的性能測試和評估，包括信號延遲測量、時隙分析和網絡同步等。

綜上所述，DG645數字延遲發生器是一款功能強大、穩定可靠的實驗室儀器。它的多通道延遲控制、高精度和穩定性、多種觸發模式以及方便的操作界面，使其在光學實驗、精密測量、時鐘同步和通信系統測試等領域都有廣泛的應用前景。無論是科研機構還是工業領域，DG645都能為用戶提供高質量的實驗數據和精確的測量結果。
