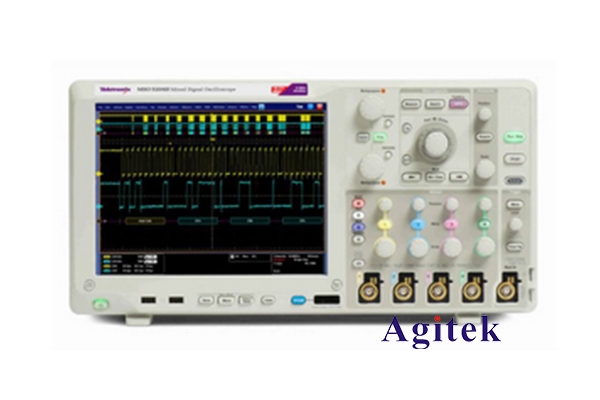

泰克MSO5054混合域示波器耦合方式設置指南

泰克MSO5054混合域示波器是一款功能強大的示波器，可以同時進行模擬和數字信號的測量與分析。在使用MSO5054時，正確的耦合方式設置對于獲得準確的測量結果至關重要。本文將介紹MSO5054示波器的幾種常用耦合方式，并提供相應的設置指南。

一、耦合方式的概念：
耦合方式是指示波器輸入通道與被測信號之間的相互作用方式。常見的耦合方式有DC、AC、HF Reject以及LF Reject。每種耦合方式在不同應用場景中具有不同的優勢和適用性。

二、DC耦合方式：
DC耦合方式適用于需要測量信號的直流分量的場景。在DC耦合模式下，示波器將信號的所有頻率分量都傳遞到輸入通道，包括直流（0 Hz）分量。這種耦合方式在測量直流信號或直流偏置信號時非常有用。設置DC耦合方式的步驟如下：
1. 在示波器的輸入通道菜單中，選擇需要設置的通道。
2. 根據被測信號的輸入情況，選擇耦合方式為"DC"。
3. 確定垂直尺度和觸發電平，并對示波器進行適當?shù)男?zhǔn)。

三、AC耦合方式：
AC耦合方式適用于測量交流信號的場景。在AC耦合模式下，示波器將輸入信號的直流分量濾除，只傳遞信號的交流部分。這種耦合方式對于測量信號的變化范圍較小且包含直流分量的情況非常有用。設置AC耦合方式的步驟如下：
1. 在示波器的輸入通道菜單中，選擇需要設置的通道。
2. 根據被測信號的輸入情況，選擇耦合方式為"AC"。
3. 確定垂直尺度和觸發電平，并對示波器進行適當?shù)男?zhǔn)。

四、HF Reject耦合方式：
HF Reject耦合方式適用于需要過濾高頻噪聲的場景。在HF Reject耦合模式下，示波器會濾除高頻噪聲，并將低頻信號傳遞到輸入通道。這種耦合方式對于測量信號中包含高頻噪聲的情況非常有用。設置HF Reject耦合方式的步驟如下：
1. 在示波器的輸入通道菜單中，選擇需要設置的通道。
2. 根據被測信號的輸入情況，選擇耦合方式為"HF Reject"。
3. 確定垂直尺度和觸發電平，并對示波器進行適當?shù)男?zhǔn)。

五、LF Reject耦合方式：
LF Reject耦合方式適用于需要過濾低頻噪聲的場景。在LF Reject耦合模式下，示波器會濾除低頻噪聲，并將高頻信號傳遞到輸入通道。這種耦合方式對于測量信號中包含低頻噪聲的情況非常有用。設置LF Reject耦合方式的步驟如下：
1. 在示波器的輸入通道菜單中，選擇需要設置的通道。
2. 根據被測信號的輸入情況，選擇耦合方式為"LF Reject"。
3. 確定垂直尺度和觸發電平，并對示波器進行適當?shù)男?zhǔn)。

六、總結：
在使用泰克混合域示波器MSO5054時，正確的耦合方式設置對于獲得準確的測量結果至關重要。根據被測信號的特點和應用場景，選擇合適的耦合方式能夠更好地滿足測量需求。在設置耦合方式時，不僅要考慮被測信號的頻率范圍和直流分量，還要根據實際情況進行適當?shù)男?zhǔn)。通過合理設置耦合方式，MSO5054示波器可以提供準確可靠的測量和分析結果，為工程師和技術人員提供實時信號的詳細信息和深入分析能力。
