實時示波器與存儲示波器的區別

示波器是電子工程師和科學家在信號測量和分析中經常使用的重要工具。本文將重點比較實時示波器和存儲示波器的特性和應用，幫助讀者更好地理解它們之間的區別。

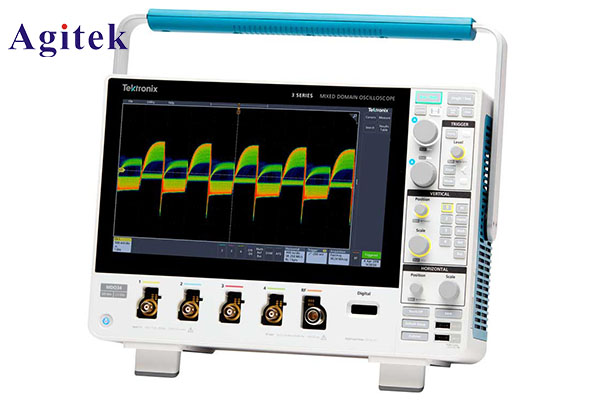

1.實時示波器
實時示波器是最常見和基本的示波器類型之一。它以實時采樣的方式顯示波形，直接通過探頭將信號傳輸?shù)斤@示屏上。以下是實時示波器的主要特點：

高采樣率和速度
實時示波器具有高采樣率和快速顯示速度，能夠捕捉和顯示高頻率的信號變化。這使其非常適用于分析和測量高速數字信號、寬帶射頻信號等。

 實時顯示
實時示波器能夠直接顯示信號的實時波形，并提供快速響應性。這使得工程師可以實時觀察到信號的變化和特征，有助于故障排除和調試工作。

 立即測量功能
實時示波器提供了豐富的實時測量功能，包括峰值、均值、周期、頻率、時間延遲等。這些功能使工程師能夠快速獲取信號的關鍵參數，并進行實時分析和評估。

二、存儲示波器
存儲示波器是一種高級示波器，具有比實時示波器更多的功能和應用。存儲示波器能夠捕獲和存儲大量的波形數據，并提供更詳細的信號分析。以下是存儲示波器的主要特點：

全局存儲能力
存儲示波器具有較大的內存容量，可以在長時間內持續記錄和存儲多個波形。這使得工程師可以更詳細地對信號進行分析和觀察，甚至是對長周期信號進行分析。

波形回放和回顧功能
存儲示波器提供波形回放和回顧功能，使工程師能夠在觀察到的波形數據中選定特定的時間段進行分析。這樣就可以在信號發生問題時追蹤和檢查波形的細節。

深度存儲
存儲示波器可以對波形進行深度存儲，即采集并存儲大量的數據點。這對于分析細微的信號變化和詳細的波形特征非常重要。

高分辨率采樣
存儲示波器提供更高的分辨率采樣，以獲取更準確的信號細節。這樣，工程師可以更好地分析和調試信號的特性，發現潛在的問題。

三、應用和比較
實時示波器的應用
- 測量和分析高頻數字信號，如微處理器、FPGA和快速數據總線等。
- 對射頻和無線通信系統中的信號進行調試和故障排除。
- 分析和評估模擬電路的性能和響應。
- 觀察和記錄短脈沖、干擾和快速事件。

存儲示波器的應用
- 捕捉和存儲長時間的波形，并進行詳細的信號分析。
- 分析和調試高速數字信號的特性和問題。
- 追蹤和回顧長周期信號的細節和變化。
- 精確測量和評估信號的形狀、頻率和幅度。

實時示波器與存儲示波器比較
實時示波器和存儲示波器各有優勢，應根據具體的應用需求進行選擇。
- 實時示波器適用于快速信號的觀察和分析，提供實時顯示和測量功能。
- 存儲示波器適用于長時間信號記錄和詳細的信號分析，提供波形回放和深度存
