功率放大器+信號發生器，壓電陶瓷驅動測試方案首選

近期，某實驗室咨詢安泰測試，說他們需要做壓電陶瓷驅動實驗，而信號發生器輸出電壓低，帶負載能力弱，無法解決高壓大功率驅動問題，問我們是否能夠幫助他們解決這一問題。

安泰測試技術針對這一問題，給實驗室提供功率放大器+信號發生器的測試方案，并為他們提供了現場演示，完美的解決了這個問題。

壓電陶瓷作為一種電壓控制器件，在精密儀器設備中有著廣泛的應用。由于晶體的特性，壓電陶瓷會在外部驅動電壓下產生伸縮形變，形變量正比于驅動電壓。如果驅動電壓高達上千伏，則需要很高的驅動電源，動態工作時輸出電流大，并且工作時熱功耗較大。

壓電陶瓷驅動方式一般為激振蕩式驅動，利用方波（或短行波）振蕩器來激勵發聲。壓電陶瓷片主要工作在10KHz以上的頻率上，電壓需要200V左右，輸出功率要求大，市場上常規的信號發生器輸出電壓低，帶負載能力弱，功率放大器和信號發生器都需要具有高性能和高品質的輸出波形：一方面是良好的穩定性能，輸出波形失真小，并且信號發生器還需要能產生多種波形信號；另一方面是良好的動態性能，調幅調頻方便，負載適應性好，此外有些測試除了需要信號發生器提供輸出電壓外，還需要功率輸出。

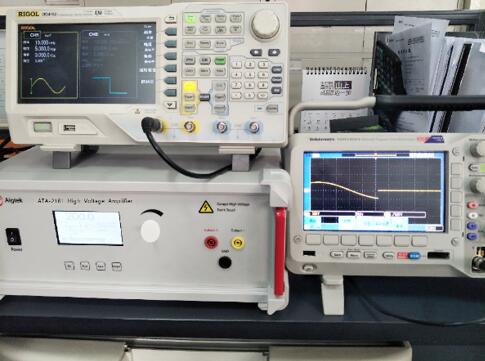

客戶做測試實驗需要的是高電壓信號，方波，頻率在20KHz左右，電壓在200Vp-p左右。信號發生器和放大器推薦的是泰克的AFG2000系列、ATA-2022H高壓放大器，信號發生器輸出電壓幅度只有10Vp-p，接上高壓放大器ATA-2022H，輸出電壓達到了200Vpp，功率最大50W，頻率范圍是DC-1MHz，完全滿足驅動測試需求，可直接進行驅動壓電陶瓷片。

  安泰的功率放大器解決了任意波形函數信號發生器的低電壓和小功率問題，可驅動各種阻性、容性、感性負載，最大輸出高壓1600Vpp，最大電流18A，最大功率810W，頻率范圍廣DC-24MHz，單端輸出和差分輸出可選擇，輸出阻抗可定制。

信號發生器搭配功率放大器方案還可以應用在壓電陶瓷驅動、傳感器測試、超聲波換能器驅動和無損檢測、電磁閥和繼電器驅動、MEMS控制驅動、無線充電測試等。

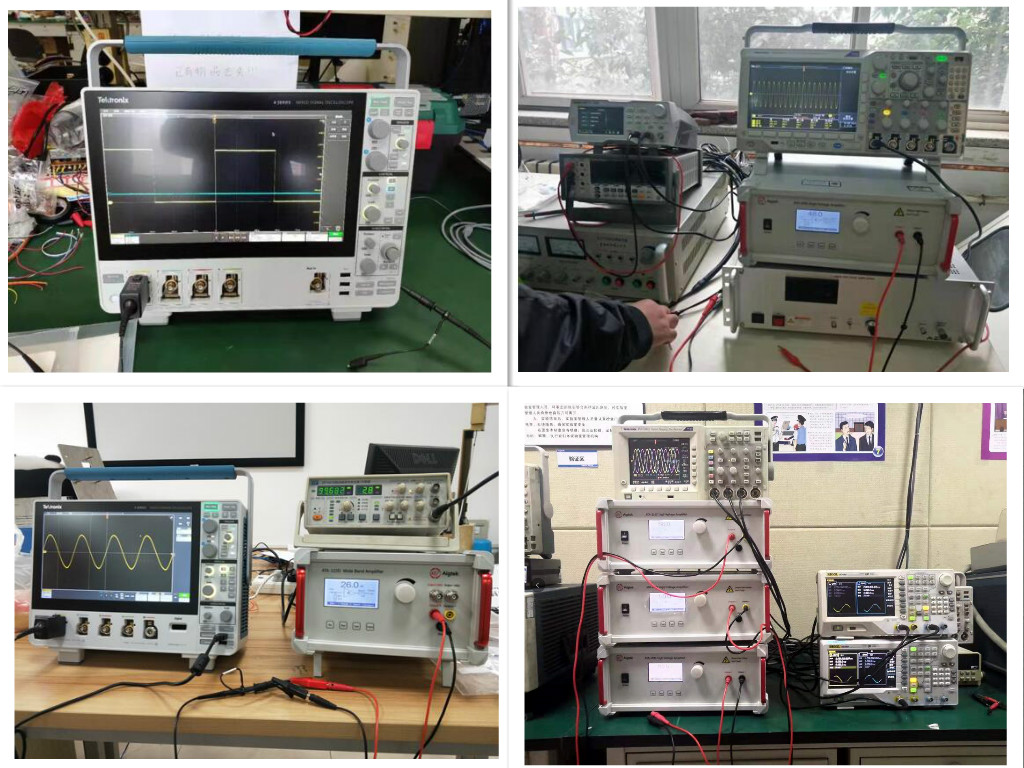

安泰測試為了幫助客戶更好的解決測試問題，為西安本地客戶提供免費樣機演示服務，全國客戶提供免費樣機試用服務，如果您需要泰克示波器、功率放大器、信號發生器等樣機演示服務，歡迎咨詢安泰測試m.nxxc.com.cn。
