是德科技(原安捷倫)N9040B頻譜分析儀測量噪聲系數

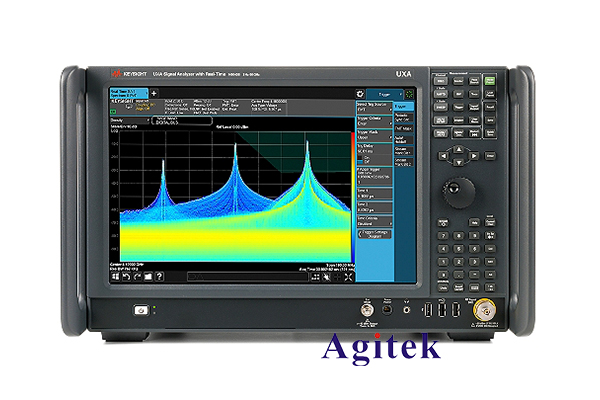

N9040B頻譜儀是安捷倫（Agilent）推出的一款高性能頻譜分析儀，具備廣泛的應用能力。在頻譜分析中，噪聲系數是一個重要的參數，用于評估信號在經過系統或設備時引入的噪聲水平。本文將介紹N9040B頻譜儀如何測量噪聲系數，并詳細說明其測量原理、設置步驟以及注意事項。

一、噪聲系數測量原理
噪聲系數測量是通過比較輸入信號的噪聲功率和輸出信號的噪聲功率來確定系統或設備的噪聲性能。在N9040B頻譜儀中，噪聲系數測量通常采用熱噪聲源法。該方法利用一個已知噪聲功率的熱噪聲源，將其接入被測系統或設備的輸入端，通過測量輸出信號的噪聲功率和輸入信號的噪聲功率，計算噪聲系數。

二、N9040B頻譜儀噪聲系數測量設置步驟
以下是在N9040B頻譜儀上進行噪聲系數測量的一般設置步驟：

1. 連接測試設備：將熱噪聲源與被測系統或設備連接。確保連接良好，并注意避免信號干擾。

2. 預熱熱噪聲源：打開熱噪聲源并進行預熱，以確保其穩定性和準確性。

3. 設置頻譜儀參數：在N9040B頻譜儀上進行相關設置。選擇合適的頻率范圍、分辨率帶寬和噪聲系數測量模式。

4. 校準測量通道：進行測量通道的校準，以消除系統引入的誤差。校準過程可能包括響應平坦度校準和增益校準等。

5. 測量輸入信號功率：使用頻譜儀測量輸入信號的功率。確保輸入信號的功率在熱噪聲源的工作范圍內。

6. 測量輸出信號功率：將頻譜儀連接到被測系統或設備的輸出端，并測量輸出信號的功率。

7. 計算噪聲系數：使用頻譜儀提供的噪聲系數測量功能，計算輸出信號的噪聲功率與輸入信號的噪聲功率之比，得到噪聲系數的數值。

三、注意事項
在進行N9040B頻譜儀的噪聲系數測量時，需要注意以下幾點：

1. 確保設備連接正確：確保熱噪聲源正確連接到被測系統或設備的輸入端，以及頻譜儀正確連接到輸出端。

2. 校準頻譜儀：在進行噪聲系數測量之前，進行必要的頻譜儀校準，以消除系統誤差，確保測量結果的準確性。

3. 控制環境條件：噪聲系數測量對環境條件要求較高，應盡量減少外界干擾和噪聲。確保測試環境的穩定性和一致性。

4. 注意輸入信號功率：輸入信號的功率應在熱噪聲源的工作范圍內，過高或過低的功率會影響測量結果的準確性。

5. 多次測量取平均：進行多次測量并取平均值，以提高測量結果的精確度和穩定性。

通過正確設置和操作N9040B頻譜儀，按照上述步驟進行噪聲系數測量，并注意相關的注意事項，可以得到準確和可靠的噪聲系數結果，幫助工程師評估系統或設備的噪聲性能，并進行性能優化和故障排查。
