近期有客戶購買了吉時利軟件KickStart用來程控吉時利源表2450，但客戶不知道如何操作，今天安泰測試給大家分享一下如何用上位機控制軟件KickStart程控2450觸摸屏數字源表。
在使用吉時利源表2450的軟件KickStart前，請先確保2450已經配置成TSP的語言格式，不然儀器將不被軟件識別。（此步切勿跳過！很重要！）

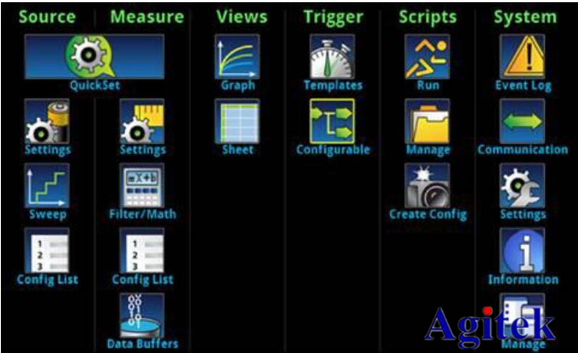

如下圖，System大類中，打開Settings菜單，在Command Set里選擇TSP。
打開上位機端KickStart軟件（支持USB、Ethernet、GPIB接口，用GPIB通信時，需額外安裝GPIB線的驅動）

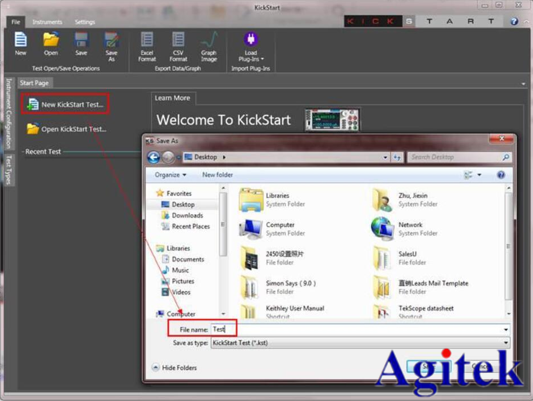

點擊New KickStart Test，新建一個測試項目，如下圖。
新建完成后，出現下圖。
整個測試步驟，分三部分：
a. Select Instrument;
b. Select Test Type;
c. Configure Test and Run （在配置完后，選項C會變成Execute Test）（圖中所示為一個虛擬的設備，實際操作中，請選擇實際的真實儀器）

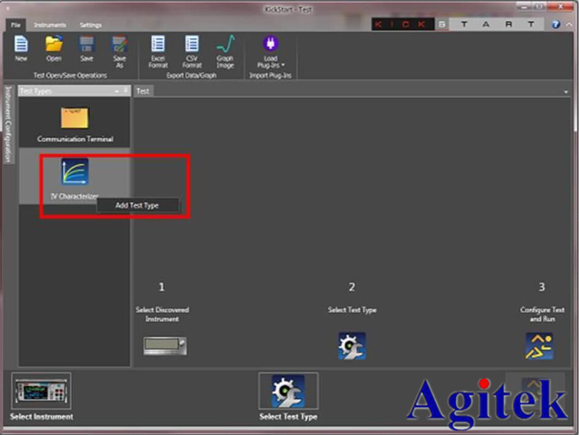

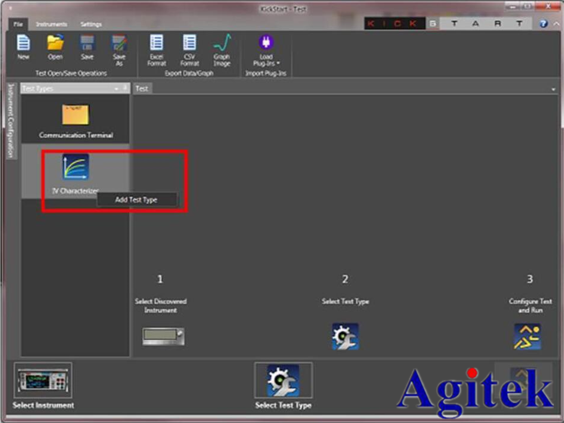

SelectTest Type（如圖右鍵Add Test Type）

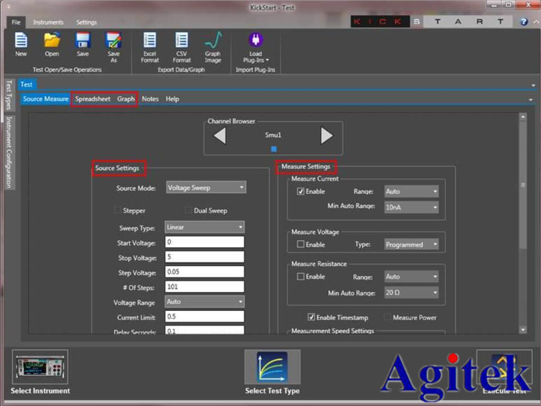

彈出下圖的具體配置的界面；
Source Settings，源的設置，具體源要怎么輸出模式，大小、種類；
Measure Setting，測量設置，開啟什么表；
Spreadsheet，是源和表對應I-V值的二維數組；
Graph，I-V曲線。
- 然后去Speadsheet和Graph中看測量數據，需注意的是Graph頁面中需要對X軸Y軸進行定義。如下，
- 全部設置完成，點擊Execute Test！
- 以上操作流程適用于吉時利源表2400系列，如果您在操作過程中有任何問題，歡迎咨詢安泰測試m.nxxc.com.cn，為您免費提供操作指導。
