泰克示波器在電動閥門過流測試的應用

測試需求：

使用電動閥門的客戶需要檢測電動閥門的開關控制電流，一般電流在幾百mA到幾A不等，需要了解電路中電流是否存在過載情況，去判斷電動閥門的優劣，以及在未來使用中會不會存在安全隱患，以便進行產品優化設計。另外此次資金投入有限，希望使用入門級產品，電流附件能滿足需求即可。客戶希望能在有限的預算之內能達到測試目的。

電動閥門簡單地說就是用電動執行器控制閥門，從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。也可叫空調閥。電動閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。

測試方案：

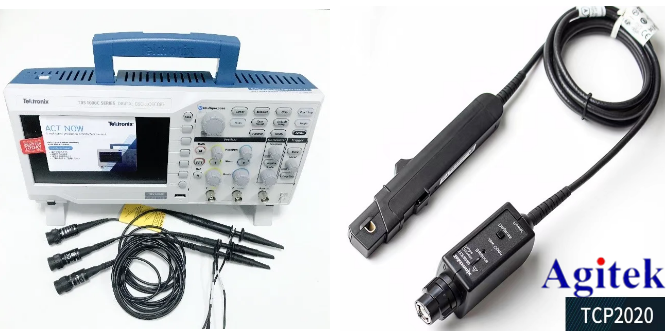

針對客戶實際情況配置了入門級泰克示波器TBS1102C+泰克電流探頭TCP2020的方案。客戶主要對控制電流進行測試，特別是在開關的時候，啟動或者跌落是否在正常范圍之內，是否存在過流情況，以此判定電動閥門的好壞。本身電流信號頻率不高，100M帶寬足夠，考慮到本身泰克示波器TBS1000C系列產品的接口問題，配置的TCP2020電流探頭能夠直接連接使用，而且量程也很適合，得到客戶的認可。

通過測試發現，入門級TBS1000C系列示波器和TCP2020探頭也能看到比較好的效果：

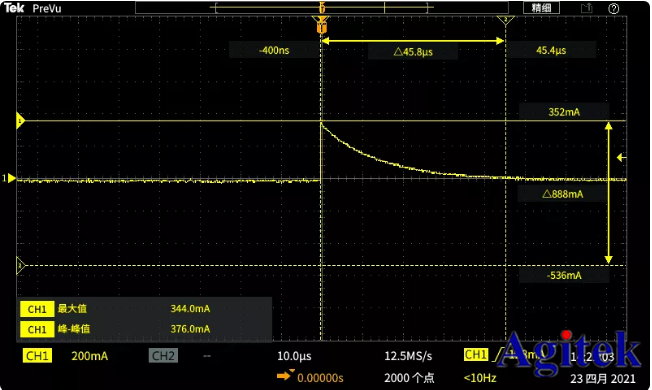

電流測試效果

配置要求：

針對電流實際特性，信號頻率不是很高，選配100M帶寬足夠，因為示波器的特性，電流探頭就比較少，能承受的范圍內選擇TCP2020探頭最好。

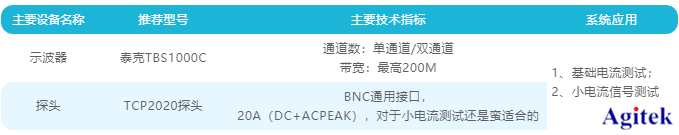

系統配置參考：
