泰克示波器觸發模式以及觸發條件

　　示波器的觸發是使示波器的掃描與觀察到的信號同步，從而顯示穩定的波形。要滿足不同的觀測需求，需要不同的“觸發模式”。今天安泰測試為大家介紹一下泰克示波器三種基本的觸發模式和觸發條件:

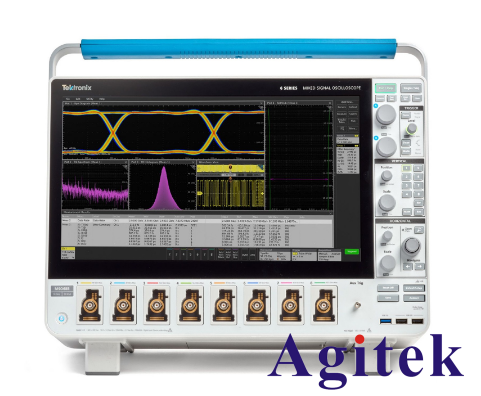

　　泰克示波器MSO6B系列

　　自動模式：

　　在這種模式下，示波器的掃描系統會在觸發沒有發生時，自動按照設定的掃描速率進行掃描;當觸發發生時，掃描系統會根據信號的頻率盡力掃描。因此，在這種模式下，無論是否滿足觸發條件，示波器都會進行掃描，你可以在屏幕上看到不斷變化的掃描線。這就是這種模式的特點。

　　正常模式/普通模式(Norm)：

　　即觸發模式。該模式不同于自動模式。在這種模式下，示波器僅在滿足觸發條件時掃描。如果沒有觸發器，它將不會掃描。所以在這種模式下如果沒有觸發，模擬示波器看不到掃描線，屏幕上什么都沒有，數字示波器也看不到波形更新。如果不知道這一點，往往會以為是信號沒接好或者其他什么故障。

　　單模式：

　　有點類似于“正常模式”，是只有滿足觸發條件時才產生掃描，否則不進行掃描。不同的是，一旦掃描完成，示波器的掃描系統將進入靜止狀態。即使有任何符合觸發條件的信號，它也不會再掃描，也就是只掃描一次，也就是一次。掃描系統必須手動重啟，以生成下一個觸發器。

　　示波器觸發條件：

　　有許多形式用作觸發條件。最常用也是最基本的一種是“邊沿觸發”，即將被測信號的變化(即信號的上升沿或下降沿)與某一電平進行比較。當信號的變化以選定的方式達到該水平時，產生觸發信號以開始掃描。觸發電平可以選擇0V，當被測信號從低到高跨過這個電平時，就會產生掃描，從而獲得與被測信號同步的掃描信號。其他觸發條件包括脈沖寬度觸發、斜率觸發、狀態觸發等。這些觸發條件通常出現在高端示波器中。

　　邊沿觸發

　　邊沿觸發是最簡單有效的觸發方式。大多數應用僅使用邊沿觸發來觸發波形。觸發點只是信號的邊沿、極性和電平。當測量信號的電平變化方向與設定值相同(向上或向下)時，其值與觸發電平相同，觸發示波器并捕捉波形。如圖3所示，觸發點的停止點總是上升沿。如果達到觸發電平的高度，將觸發上升沿;否則示波器上的波形在正常模式下仍然不動，指示波器右下角顯示“等待觸發”。

　　邊沿觸發是邊沿延遲觸發(HOLDOFF)的擴展，在解釋示波器觸發的第二個功能之前提到過。每次觸發前沿時，設置的等待時間或延遲事件觸發下一個滿足條件的邊沿，因此最長20s或9999999事件可以延遲。該事件觸發圖2中的示例所示的位置相對于觸發電平的電平，并且需要延遲3個事件。如果觸發電平超過短脈沖的高度，兩個事件被延遲。

　　寬度和毛刺觸發

　　根據信號寬度/毛刺值的觸發，可以選擇正或負的寬度/毛刺，可以用來捕捉信號中的細寬度/毛刺信號。圖5的觸發設置是當觸發電平的C2脈沖的正脈寬隔離在90NS到120ns之間時，觸發點的位置就是脈沖的下降沿。如果觸發負脈沖寬度，則觸發點的位置是脈沖的上升沿。脈寬范圍的定義可以小于或大于范圍內或范圍外。觸發器類似于寬度觸發器。

　　在許多實際測試中，應用了寬度/毛刺觸發器。用戶想要穩定地顯示波形，并且可以連續測量虛線中的信號的眼圖。所以可以用正寬度觸發，但觸發電平不能高于連續信號的最小值。

　　間隔觸發

　　隨著時間的推移，它由相鄰極性觸發，正或負。設定條件可以小于或大于范圍內或范圍外條件。圖7的觸發設置貫穿觸發電平的相鄰正沿之間的時間間隔。1.5 ~ 2.5U時觸發，圖中觸發電平必須設置為超過幅度的短脈沖，否則永遠不滿足這個條件。

　　TV觸發

　　一種專門為電視信號設計的觸發方法。在這種模式下，觸發電平控制不起作用。示波器視頻信號中的同步脈沖被用作觸發信號。電視觸發有兩種模式:TVF場和TVL。

　　此外，還有斜率觸發和各種串行數據觸發，如I2C觸發、SPI觸發、CANBus觸發等。值得強調的是，部門的觸發器設置界面右下角有每個觸發器含義的圖形表示和文字解釋，提供了直觀的界面。了解每個觸發器的含義，有助于我們知道在遇到實際信號時使用什么觸發器。關于更多泰克示波器的相關知識，歡迎登錄訪問安泰測試官網m.nxxc.com.cn 或與我們取得聯系4000-029-016
