如何測量交直流信號的電壓幅度？測交直流信號的注意事項是什么？

在電子工程中，準確地測量交直流信號的電壓幅度是非常重要的。不正確的測量可能導致錯誤的系統行為，因此了解如何進行測量以及需要注意的事項至關重要。本文將詳細介紹測量交直流信號電壓幅度的方法，以及在測量過程中需要注意的事項。

一、如何測量交直流信號的電壓幅度

選擇合適的測量儀器

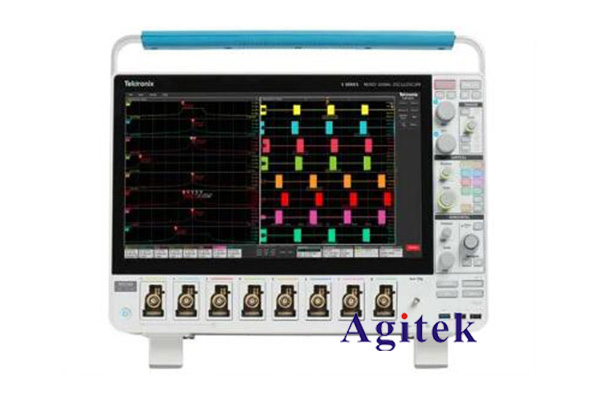

測量交直流信號的電壓幅度，需要使用合適的電子測量儀器，例如數字萬用表（DMM）或示波器。數字萬用表方便易攜，可以測量交直流電壓、電流、電阻等多種參數。示波器則可以捕捉信號的實時波形，觀察信號的動態變化。

正確連接測量儀器

將測量儀器正確連接到待測電路中。對于數字萬用表，將紅黑表筆分別連接到待測電路的正負極。對于示波器，將探頭連接到待測點，并調整示波器設置以顯示正確的波形。

執行測量

在確保連接正確后，進行電壓幅度的測量。對于數字萬用表，將功能旋鈕調整到電壓測量檔，并選擇合適的量程。對于示波器，調整垂直和水平旋鈕以獲取正確的電壓幅度讀數。

二、測交直流信號的注意事項

注意安全

在測量交直流信號時，務必注意安全。避免接觸帶電部位，以免造成電擊傷害。同時，要遵循儀器使用說明書中的安全規定。

確認合適的量程

在測量前，要根據預計的電壓幅度選擇合適的量程。如果待測信號的電壓幅度較大，超出了測量儀器的量程范圍，可能會導致儀器損壞或測量結果不準確。

正確理解讀數

在獲取測量結果后，要正確理解讀數。數字萬用表的讀數以伏特為單位，示波器的讀數以振幅為單位。在比較不同測量結果時，要注意單位的一致性。

考慮負載效應

在測量交直流信號時，要考慮負載效應。負載阻抗的大小會影響電壓幅度的大小，因此在測量過程中要保持負載阻抗的一致性。

避免信號干擾

在測量交直流信號時，要避免信號干擾。為減少電磁干擾，可以將測試設備放置在遠離干擾源的地方，并使用抗干擾功能強的測試設備。
