購買示波器應注意的四個大事項-新手工程師不可錯過

　　作為工程師，不可少的測量儀器就是示波器，但是對于新手工程師或者想了解示波器的用戶來說，他們對于購買示波器還是不太熟悉，往往會忽略一些事項。今天安泰測試帶大家一起看看在購買示波器要注意的四大事項

      關鍵技術指標：帶寬

　　在使用示波器時，您希望它能準確捕獲信號的真正上升沿。這一功能主要由帶寬實現。只有擁有足夠的帶寬，才能準確捕獲信號。如果帶寬不足，您會錯過關鍵的信號細節，結果做出錯誤的設計假設。

　　工程師們通常認為測量 100 MHz 信號只需要 100 MHz 帶寬，但事實并非如此。關于帶寬，我們的建議是：

　　? 選擇的示波器帶寬要比器件中的最快頻率或時鐘速率高 5 倍

　　大多數帶寬為 1 GHz 及以下的示波器都有高斯頻率響應，如圖 1 所示。這是一種低通頻率響應，在較高頻率下會發生衰減。

　　圖 1 中的 fBW 點為儀器帶寬，也稱為 -3 dB 點。-3 dB 點指的是信號開始衰減 -3 dB 的頻率點，換言之，此時您可以在測量結果中看到 -30% 的幅度誤差。

　　例如，您將一個 1 Vpp、20 MHz 信號輸入到 100 MHz 示波器中。您在示波器屏幕上看到的峰峰值測量結果應當為 1 Vpp。然而，如果您將該信號的頻率提高到 100 MHz，并使用同一臺 100 MHz 示波器來測量，那么現在看到的 1 Vpp 信號的測量結果為 0.7 Vpp。這是因為您達到了示波器的最大帶寬，該帶寬將信號衰減了 -30%，并使得所有測量值產生偏斜。

　　關鍵技術指標：高采樣率

　　您是否知道信號中出現了一些毛刺而您對此毫無覺察?導致這種情況的罪魁禍首是采樣率。采樣率太低的話，很可能讓您錯過重要事件。

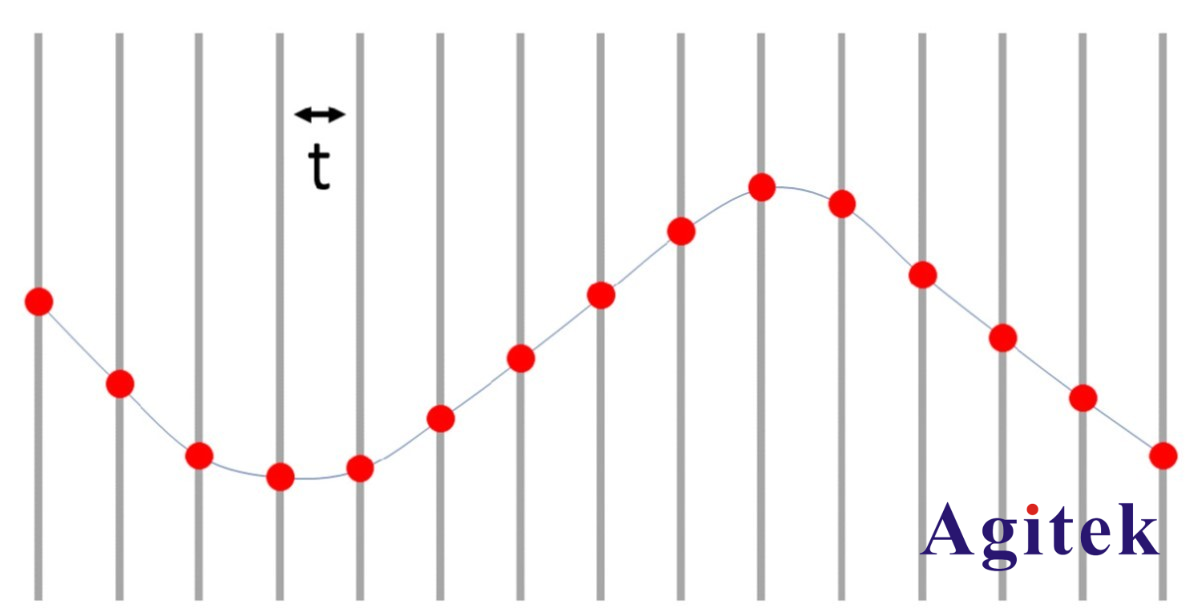

　　以將模擬信號轉換為數字信號的模數轉換器(ADC)為例，它會收集模擬信號的“樣本”或數據點。ADC 使用這些樣本以數字方式在示波器屏幕上重建信號。收集這些樣本的速率就稱為采樣率，單位為樣本數/秒(Sa/s)。在精心設計的示波器(如InfiniiVision 示波器系列)中，會按照均勻的時間間隔(圖 5 中的“t”)收集這些樣本。

　　當您在屏幕上看到得到的信號時，您不會看到這些樣本點，而是看到一個平滑的波形。示波器在每個采集的樣本之間插入跡線。但是，如果采集的樣本不夠，那么插值不能很好地表現信號，導致測量結果不正確。

　　關鍵技術指標：通道數

　　在很多情況下需要同時對多個信號進行分析，以驗證不同事件是否正常發生。例如，確保通道 1 上的串行總線比特在正確的時間點翻轉，這個時間點與輸入到通道 2 的時鐘有關。其他的設計可能需要更多通道來檢查時間相關信號。

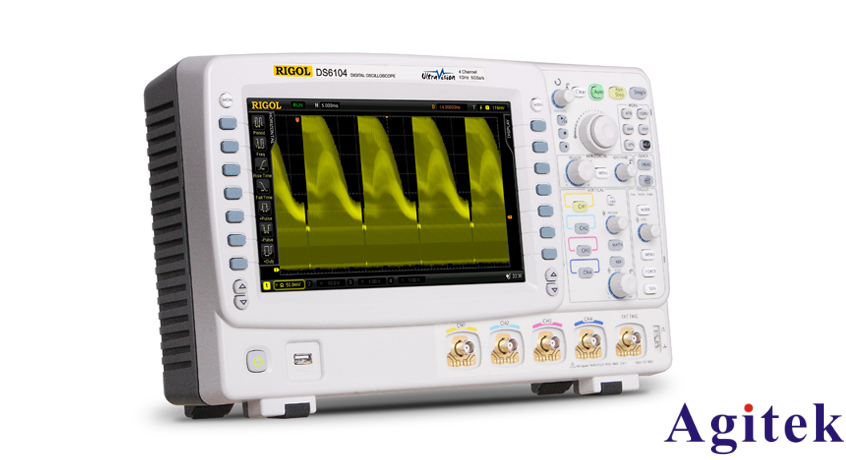

　　DS6064數字示波器

　　帶寬、MSO 通道(數字通道)、綜合儀器選件、分析應用軟件等可在購買示波器后隨時通過軟件進行升級和啟用。示波器上的通道數卻不是這樣。根據您打算分析的信號，您可能需要兩個或四個通道。因此，在購買示波器前務必要確定您需要多少個通道。

　　您還要考慮自己的設計未來將如何發展以及您的測試需求會有何變化。在購買示波器時，您希望它在很多年里都能滿足您的測試需求，因此在購買之前應考慮需要多少通道。

　　關鍵技術指標：快速波形捕獲率

　　當示波器采集、處理數據并在屏幕上繪制數據圖形時，不可避免存在 "死區時間"，也就是示波器完全遺漏信號的時間。總之，波形更新率越快，死區時間越短。死區時間越短，示波器越有可能捕獲到異常和偶發的事件。因此，選擇具有極快波形更新率的示波器至關重要與采樣率一樣，示波器的波形捕獲率越高，您看到的信號細節就越多。

　　如果示波器的波形捕獲率不夠高，您就無法看到信號中出現的異常情況。這就好比是擲骰子。擲出骰子的次數越多，獲得特定數字組合的概率就越高。同樣，示波器更新的次數越多，您就越有可能捕獲到罕見的事件。

　　所有示波器在每次捕獲和顯示采集結果之間都存在一定的“靜寂時間”或“盲區時間”。

　　在這段時間內，可能會出現罕見的信號異常，如毛刺等。波形捕獲率越慢，靜寂時間就越長，而您錯過的信號細節也就越多。反之，波形捕獲率越高，靜寂時間就越短，您看到的真實信號細節也就越多。

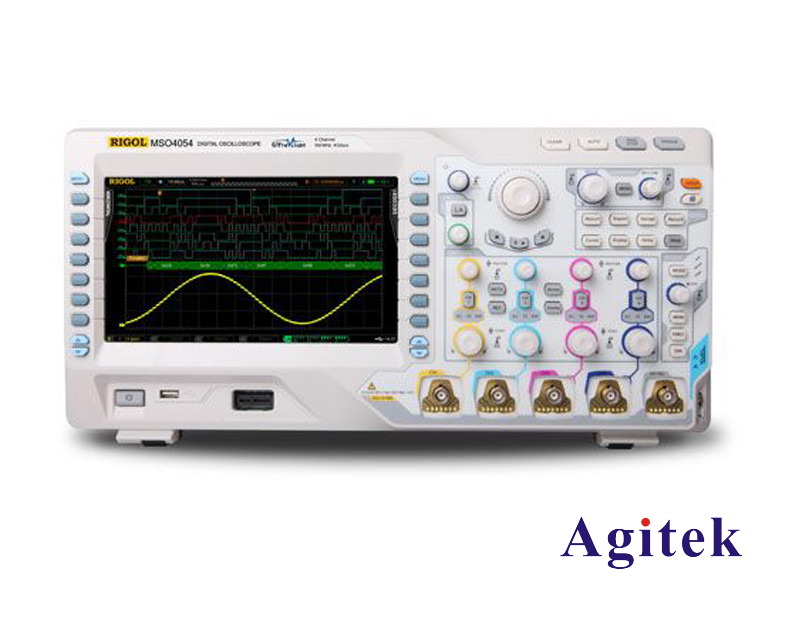

　　MSO4032混合信號示波器

　　以上四點是在購買示波器的時候都應該關注的事項，但往往新手工程師都只會關注帶寬這一個指標。比如當你在購買普源示波器的時候，如果你不太清楚購買什么型號的，可以聯系安泰測試m.nxxc.com.cn 我們會有專業人員為您解答.
