普源示波器HDO4204|HDO4404|HDO4804上位機軟件

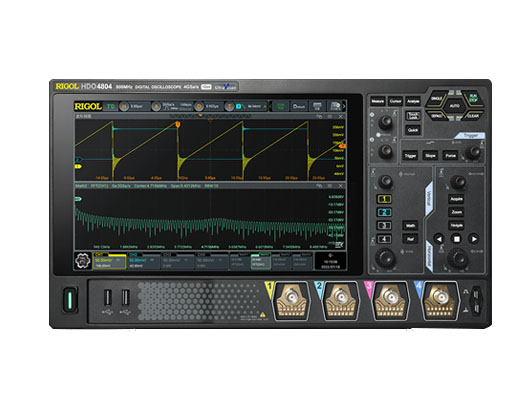

　　HDO4000系列數字示波器作為普源示波器的重磅產品，HDO4204、HDO4404、HDO4804數字示波器是針對最廣泛的主流數字示波器市場的設計、調試、測試的需求而設計的數字示波器。搭載 RIGOL 全新自研半人馬座芯片組，實現了 1,500,000 次/秒波形捕獲率(Ultra AcquireMode)、500 Mpts 存儲深度、12 bit 分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求，為用戶帶來超凡的測試測量體驗。

　　為了解決普源示波器測試操作流程繁瑣、參數配置復雜等問題，安泰測試系統集成部門開發的NS-Scope示波器自動化測試程控軟件，通過對HDO4204|HDO4404|HDO4804示波器的程序控制，實現自動化參數配置、數據采集和數據存儲，軟件自帶數據庫存儲，方便用戶查詢歷史檢測數據，最大限度提高儀器使用效率。

　　2、主要功能

　　◆遠程可以控制單臺/多臺示波器，采集參數、波形為全自動化。

　　◆兼容市面上所有具有 USB、LAN 任意一種程控接口的示波器，如：美國泰克(Tektronix)、美國是德科技(Keysight)、普源等。

　　◆自動保存采集參數、波形到數據庫中，方便隨時查詢。

　　◆自動生成采集報告，用戶可自主選擇數據、選擇路徑。

　　◆可設置采集方式、波形顯示方式、測量設置、測量顯示等功能，方便不同情況下使用。

　　◆操作方便簡單，提高效率，即使對不懂示波器的用戶來說也可直接用該系統控制示波器。

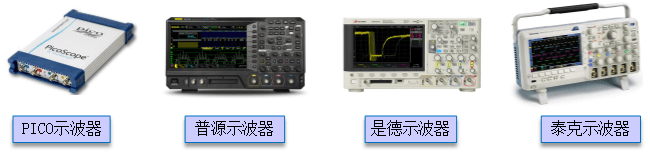

　　3、兼容儀器

　　◆泰克Tektronix、是德科技Keysight、普源Rigol、力科、羅德與施瓦茨R&S等品牌示波器。

　　4、軟件要求

　　軟件環境

　　l Windows/XP SP3及以上操作系統;

　　l NI-VISA驅動;

　　l sqlite數據庫。

　　硬件環境

　　l 電腦CPU要求：雙線程，2GHz主頻以上;

　　l 電腦內存要求：1G;

　　l 電腦硬盤要求：4G以上空間。

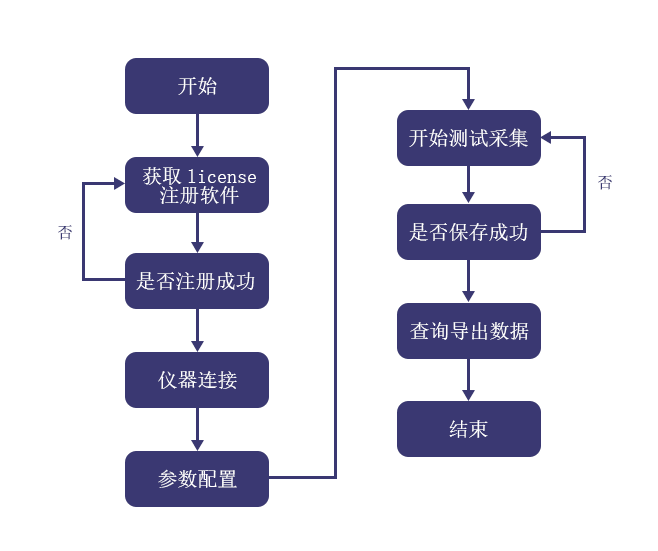

　　5、軟件流程圖

　    6、軟件功能介紹

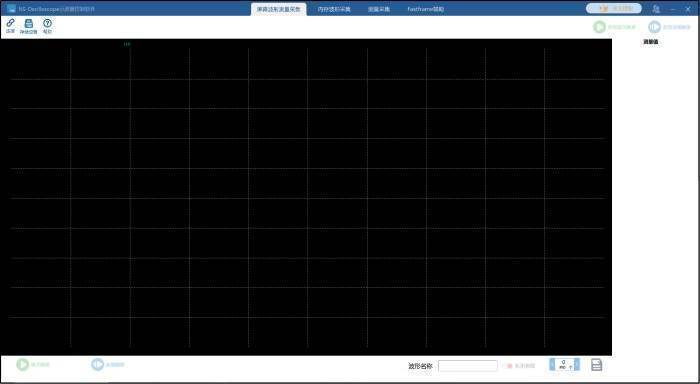

　　6.1、軟件主界面

　　NS-Oscilloscope 示波器程控軟件主界面

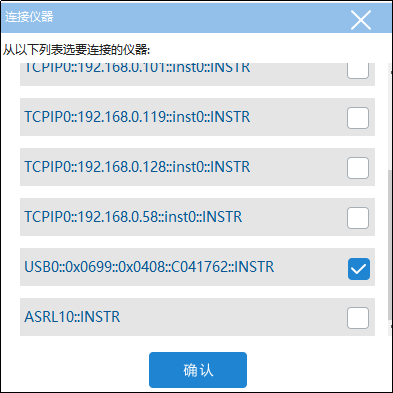

　　6.2、儀器連接界面

　　進入測試前，選擇需要連接的儀器。

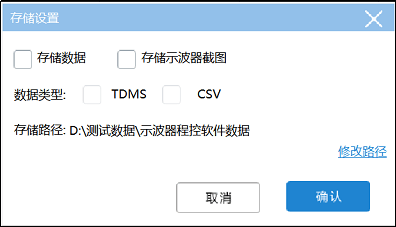

　　6.3、存儲設置界面

　　點擊存儲設置按鈕，可選存儲數據或存儲示波器截圖，以及數據類型和存儲路徑。

　　6.4、儀器設置界面

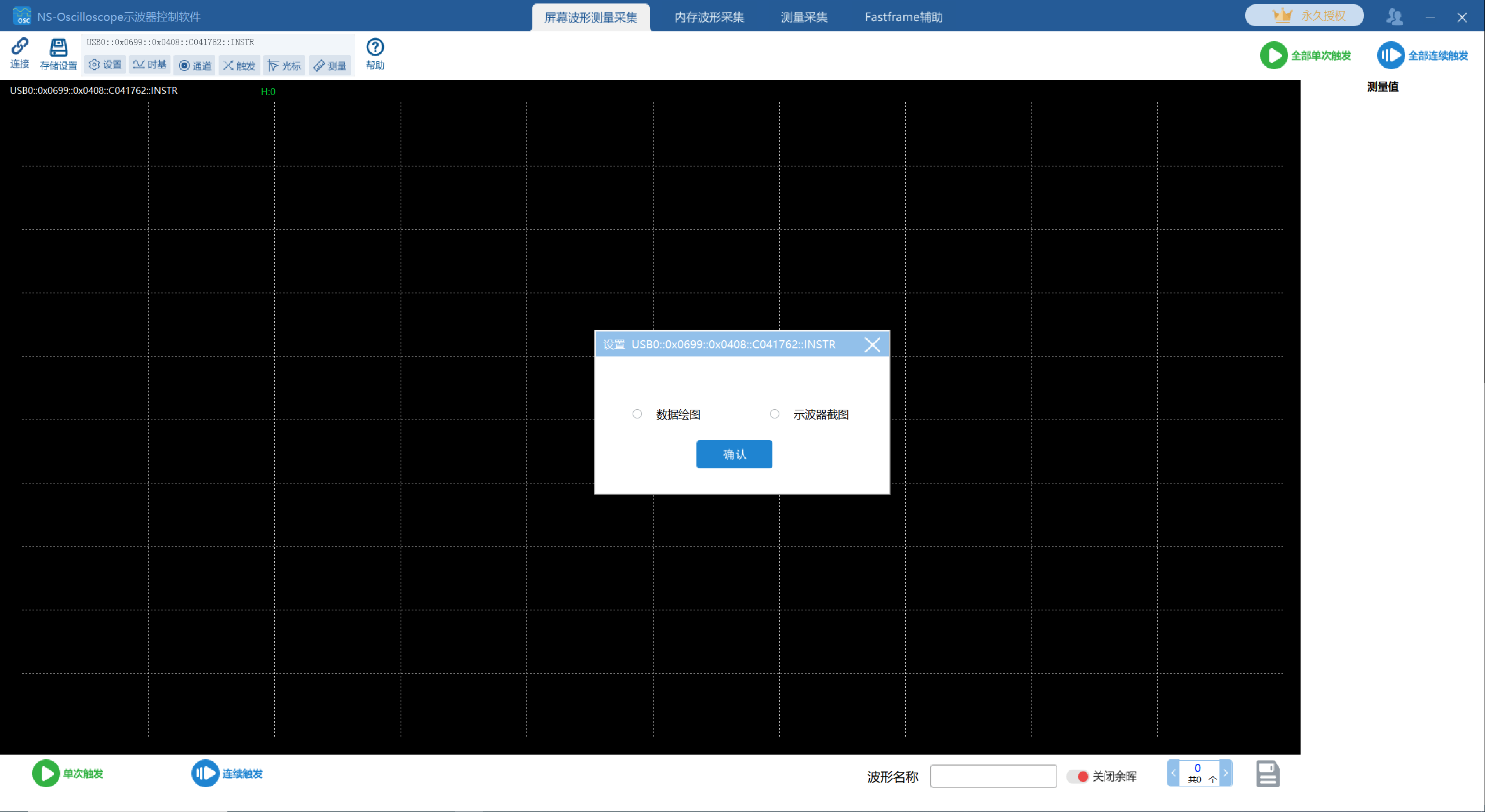

　　在此界面，可以對時基、通道、觸發、光標、測量項進行設置。首先進行設置，點擊設置選擇數據繪圖或示波器截圖。

         ◆時基設置?？蛇x擇檔位、偏置、記錄長度等參數。

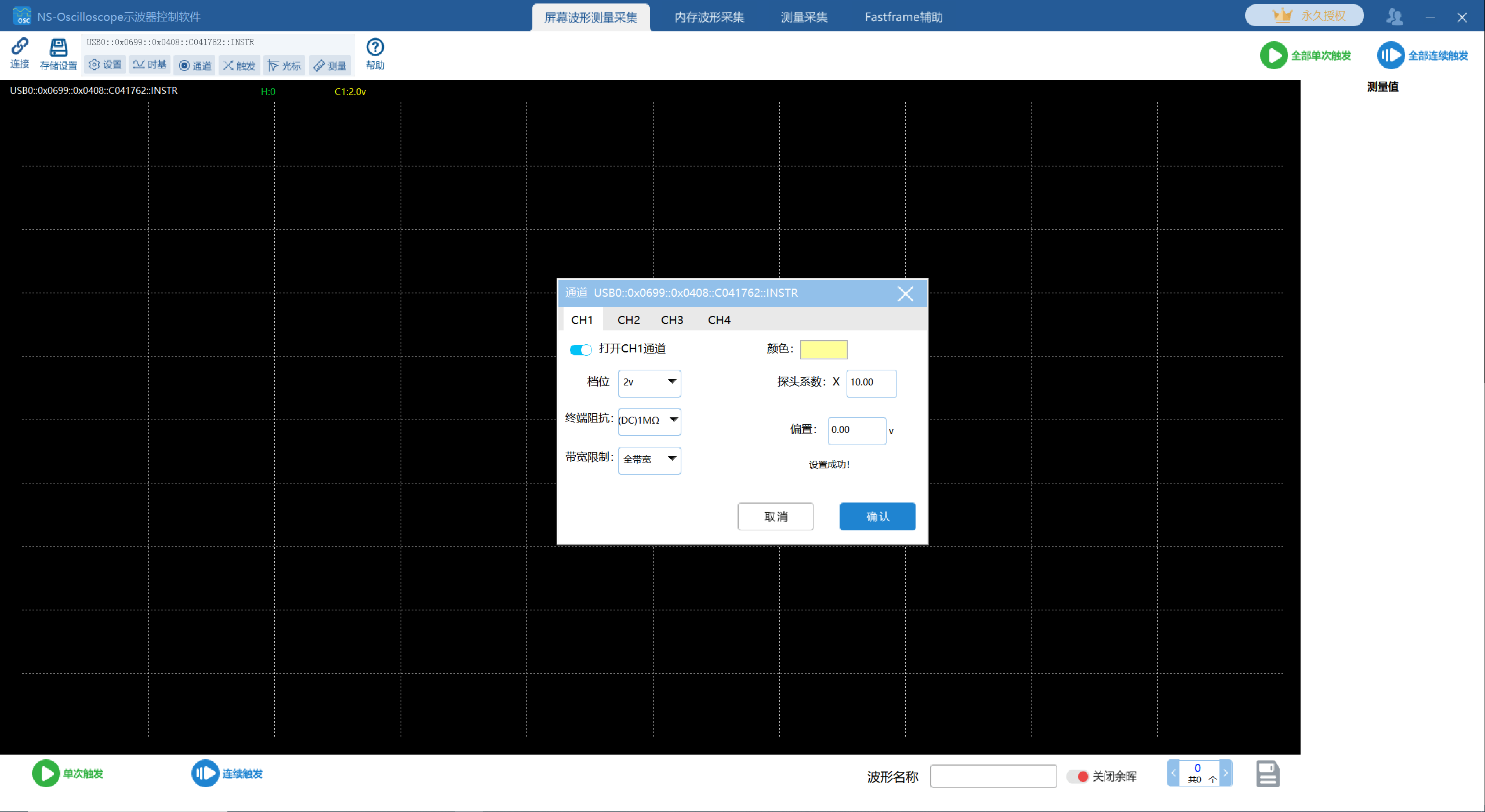

　　◆通道設置?？蛇x擇多個通道，對通道顏色、檔位、探頭系數、終端阻抗、偏置、帶寬限制參數進行設置。

　　◆觸發設置?？蛇x擇觸發通道、觸發沿、觸發電平等參數。

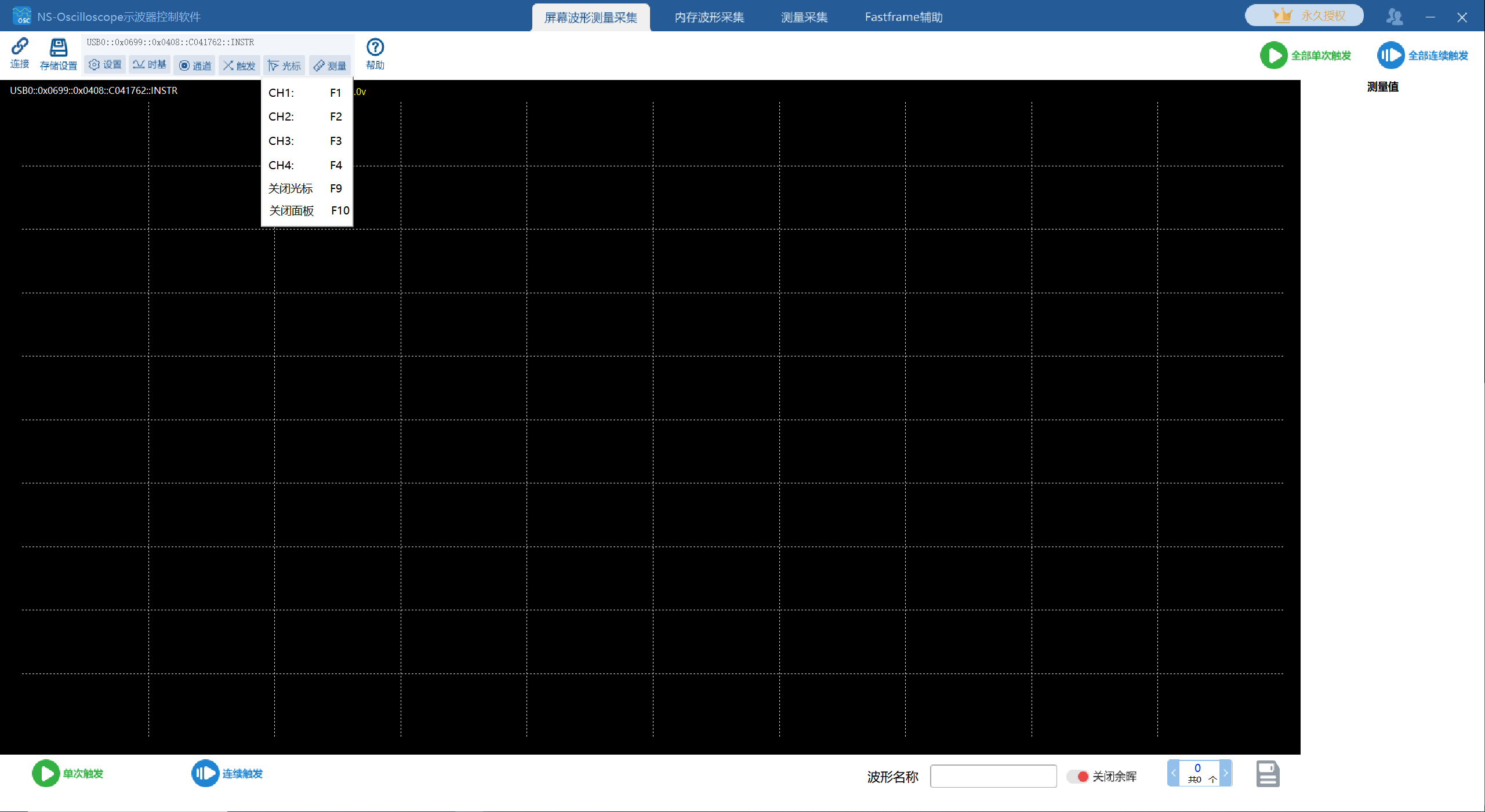

　　◆光標。點擊光標可查看每個通道對應的光標鍵。

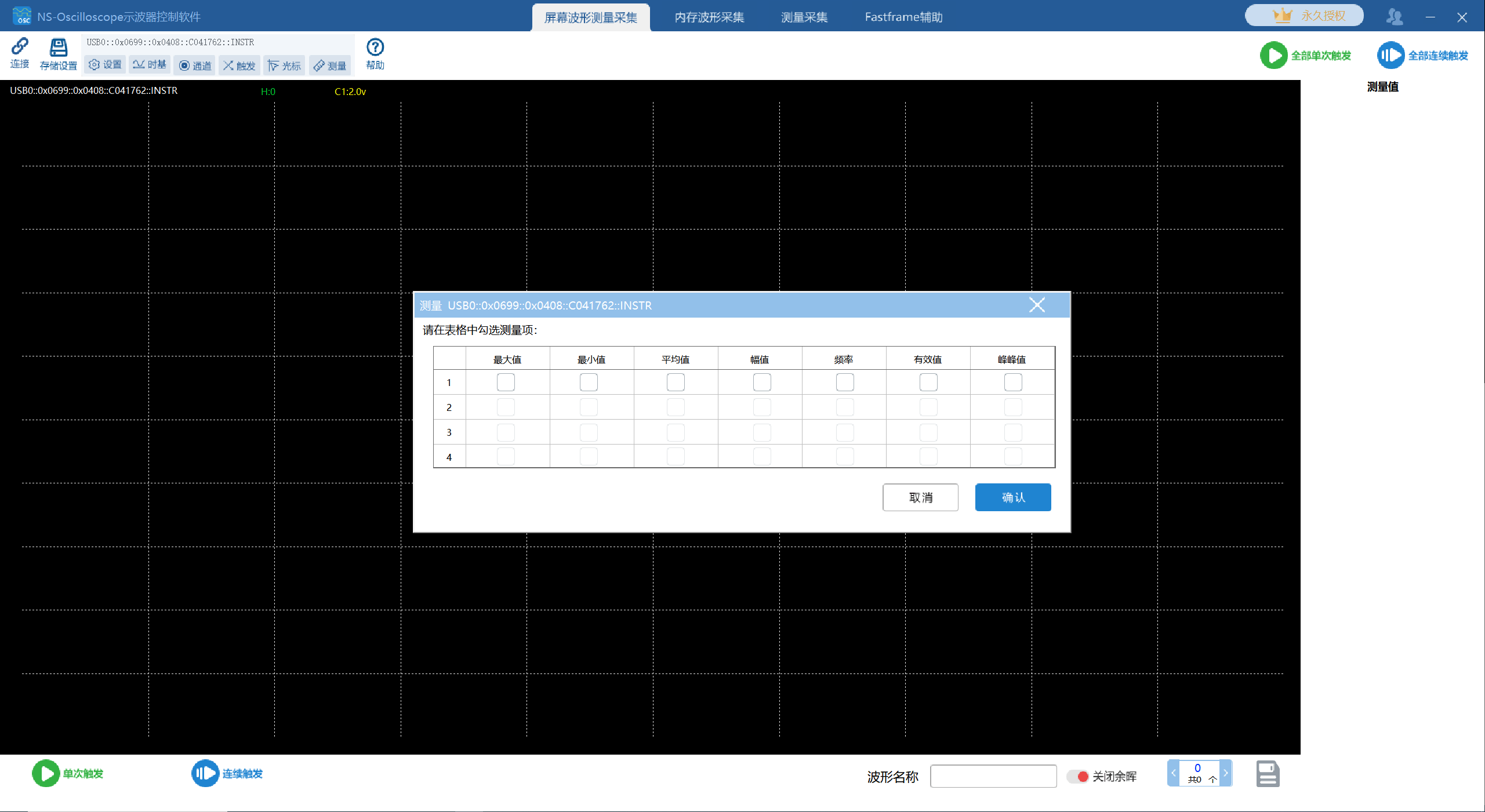

　　◆測量設置。可在表格中選擇測量項，最大值、最小值、平均值等。

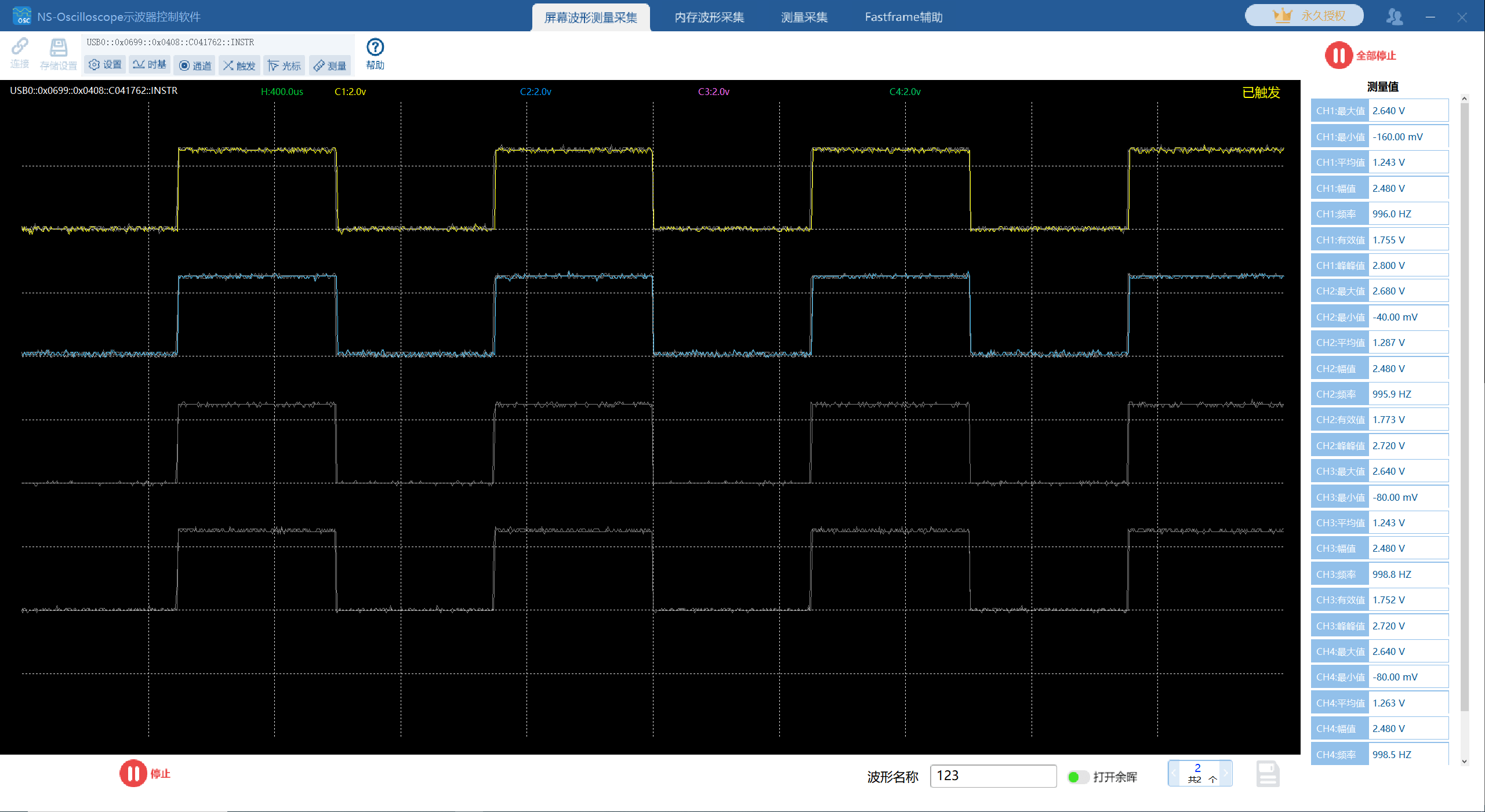

　　6.5、運行測試界面

　　正常觸發以及帶光標和測量項。

　　運行測試界面圖

　　6.6、示波器波形圖保存

　　6.6.1、自動保存的示波器截圖。

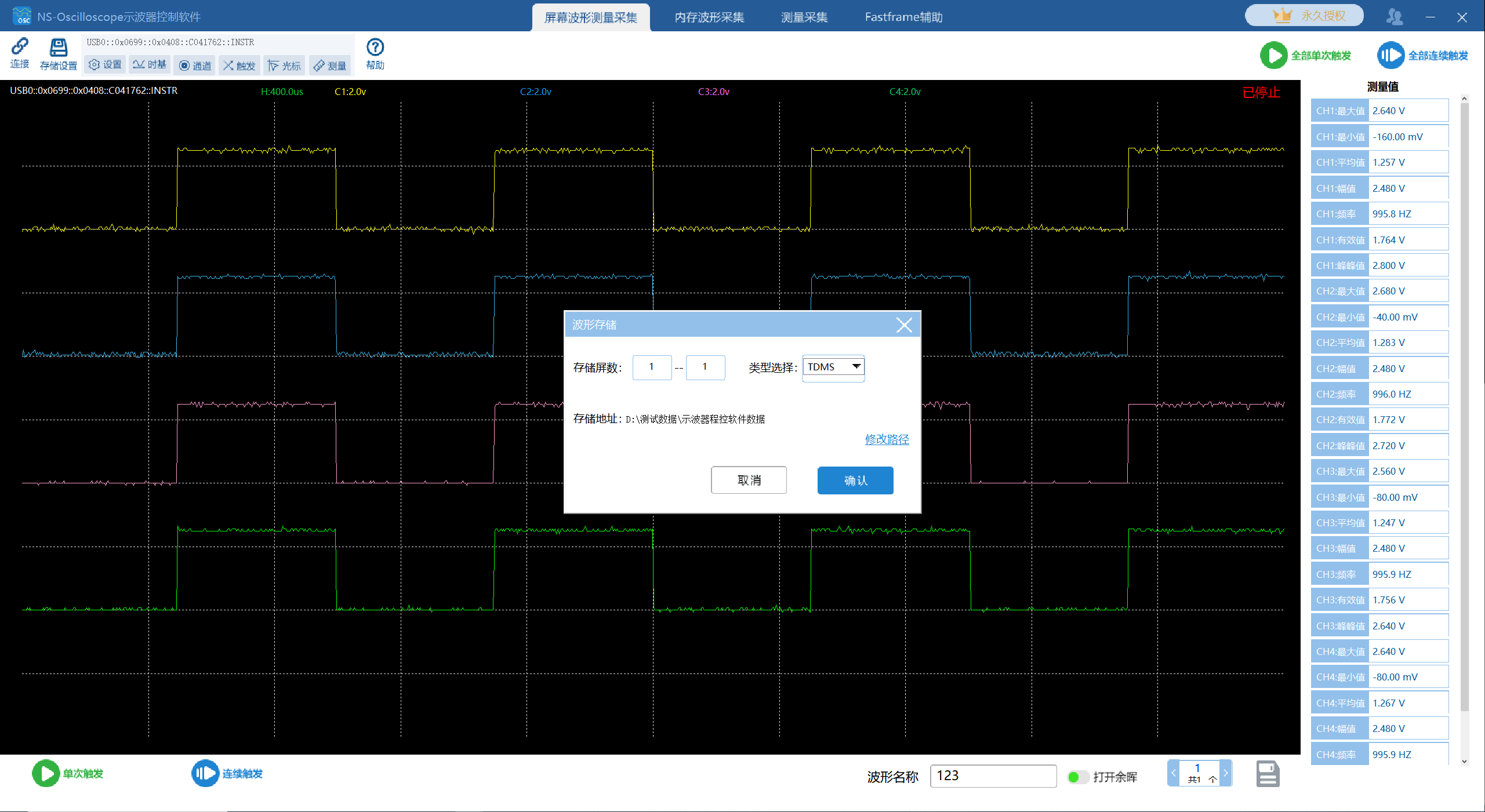

　　6.6.2、手動保存。點擊右下角保存按鈕，彈出波形存儲界面，可選擇存儲屏數，存儲類型，存儲地址，點擊確認后，會按照設置的路徑進行保存。

　　手動保存波形存儲界面

　　6.6.3、開啟余暉功能。點擊全部連續觸發按鈕，波形圖界面。

　　6.7、數據存儲界面

　　系統可保存TDMS和CSV兩種格式的文件。
