普源DS70000系列數字實時熒輝技術是什么

　　數字實時熒輝技術，是 RIGOL公司最新研發的數據處理及顯示技術，并在新推出的普源DS70000系列高端數字示波器中應用了該技術。普源DS70000系列實現了國內最高的20GSa/s采樣率、5GHz實時帶寬，可以更真實的還原信號，覆蓋更多的應用。在面對高速運動和變化的波形時，可以快速捕捉波形信息，觀察到隱藏的細節和不易察覺的變化。

　　在數字實時熒輝技術的幫助下，DS70000 實現了以下功能：

　　1、高達 1,000,000 wfms/s 的波形捕獲率;

　　2、在最高捕獲率的條件下，仍能完成對所有采集數據的處理和顯示，實時分析測量結果;

　　3、通過熒輝，即波形的明亮變化反映波形出現的概率。

　　4、下面我們以 DS70000 為例，為大家介紹數字實時熒輝技術。

　   數字實時熒輝技術的工作原理

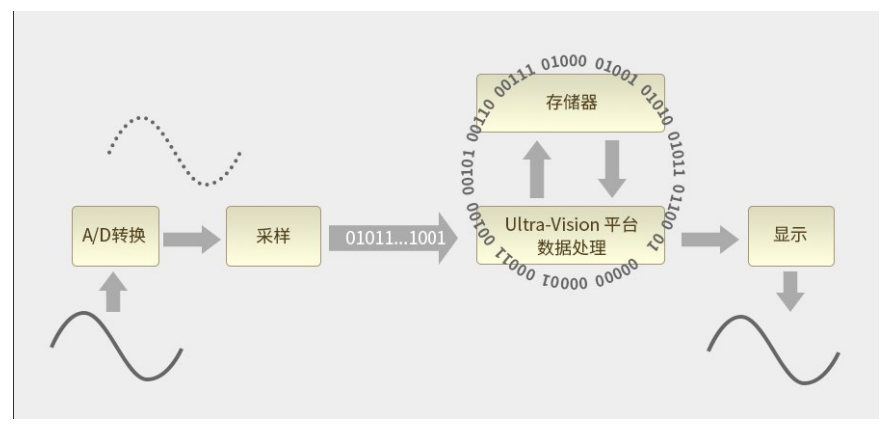

　　我們將工作時的示波器比喻成 一臺高速攝像機，它不斷的重復著捕獲信號，處理信號，再把信號以波形圖像的形式顯示在屏幕上的過程。

　　1、序列顯示模式

　　若數據處理速度有限，在一個捕獲周期內，示波器無法一次性對所有捕獲到的輸入波形數

　　據進行處理，只來得及處理一段波形數據，從而無法完整地實時顯示該段捕獲波形。那么怎么能夠“完整”顯示呢?一些廠商提供了分段存儲模式。在該模式下，已處理的波形數據暫不顯示，先保存到內部存儲器中，等待下一次捕獲時的另一段波形數據，直到經過多次捕獲周期處理后得到了完整的波形數據，才在示波器屏幕上進行顯示。但是這種“完整波形”還有待商榷，畢竟只有其中一段是當前捕獲周期內實時捕獲并顯示出來的，波形的其他部分則是前幾個捕獲周期采集到的波形數據，部分實時波形卻被丟失了。

　　2、實顯示模式

　　DS70000示波器采用的是實時顯示的方案。實時顯示模式是指：示波器在每個捕獲周期內，完成對捕獲到的所有波形數據的處理工作，并將其實時顯示到屏幕上。用戶通過示波器觀測到的波形中的每一個數據點都是本周期捕獲的實時數據。

　　數字實時熒輝技術的實現

　　如前所述，示波器的波形捕獲率是一項難以提升的技術指標，那么采用了數字實時熒輝技術的 DS70000 系列示波器，是如何實現在高達 1,000,000 wfms/s 捕獲率的條件下，實時

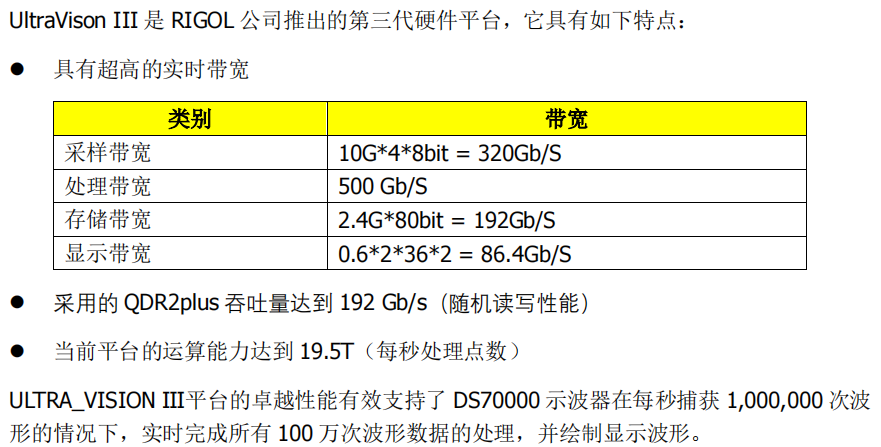

　　顯示測量波形的呢?這里不得不隆重介紹，經過 RIGOL 工程師潛心十年研發才打造出的 UltraVison III 硬件平臺了。

　　數字實時熒輝技術的優勢

　　1、高速捕獲波形

　　我們所觀察的波形不但在更加高速的運動，還可能隱藏著不易察覺的變化。只有提高示波器捕獲波形的速率，我們才能觀察到更多隱藏在波形信號中的細節。

　　而普源示波器DS70000正是為工程師準備的“高速攝像機”，它具備 1,000,000 wfms/s 捕獲率，

　　高概率捕獲偶發異常事件，大大提高測量結果的準確性。

　    2、體現波形出現的概率

　　高捕獲率能夠幫助示波器捕捉到小概率發生的異常事件，但是實時刷新顯示測量結果可能會讓觀測者錯過這一短暫出現的畫面。只有將采集到的異常波形保持在屏幕上，不讓其消失，才能保證它被觀測到。但如果將所有采集到的波形都保持下來，他們將疊加顯示在屏幕上，過多的歷史信息并不利于我們對特定異常進行有針對性的觀察。DS70000 示波器支持的設置波形保持時間的功能，就可以完美解決這些問題。

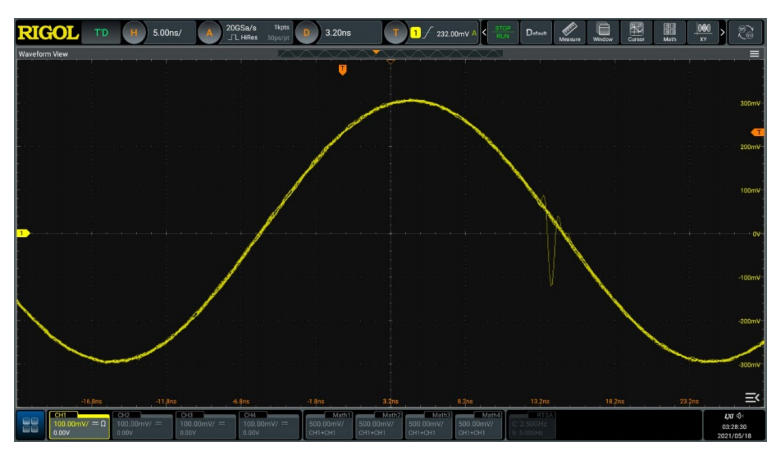

　　下面我們可以看到 DS70000 示波器捕獲到小概率異常信號，并將其保持在屏幕上持續顯示，用戶可通過波形的亮度來判斷異常波形出現的概率。

　　顯示更多的細節

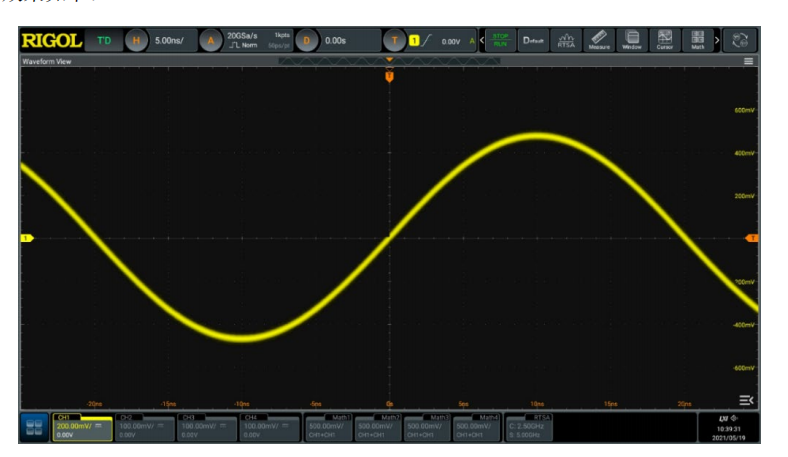

　　下面看一下 DS70000 測量波形的顯示效果。首先將水平時基設置為 5ns，存儲深度設置為1kpts，觸發釋抑時間為默認值 8ns，此時波形刷新率達到最大值 1,000,000 wfms/s。波形顯示效果如下：

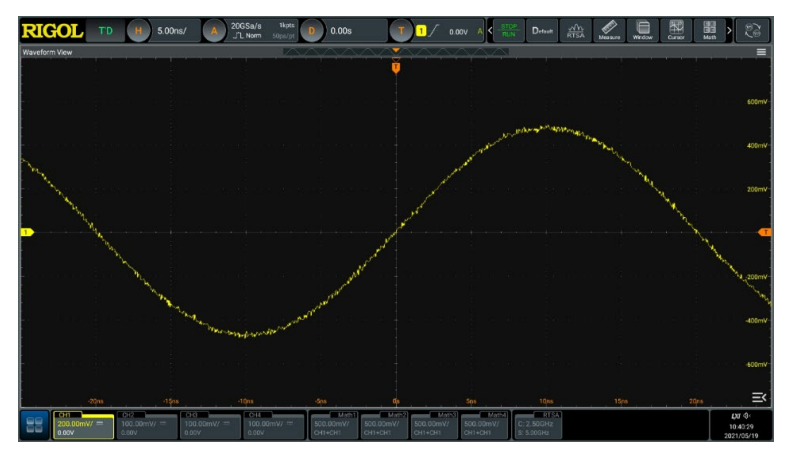

　　觀察當前測量顯示的波形，我們會發現波形線條較粗。這正是由于 DS70000 的高刷新率導致的。示波器高速捕獲波形，并將所有捕獲的波形都顯示在屏幕上，經過多次疊加，全面的展示了波形的細節。如果此時通過調整觸發釋抑時間從 8ns 到 100ms，來降低波形刷新率，就會發現屏幕中顯示波形變細，并喪失了部分的細節。如下圖所示。

　　總結

　　普源示波器RIGOL 自主研發的 DS70000 系列高端數字示波器，依托于高性能的 UltraVison III 硬件平臺，實現了數字實時熒輝技術。不僅能夠在 1,000,000 wfms/s 高捕獲率的條件下實時顯示波形，還能夠通過顯示的輝度體現測量波形在不同位置出現的概率。跟多關于普源示波器的信息，歡迎咨詢西安安泰測試官網 m.nxxc.com.cn，咨詢熱線：153899067520
