吉時利技術方案-納米發電機測試痛點與解決方案

　   納米發電機，是基于規則的氧化鋅納米線，在納米范圍內將機械能轉換成電能，是較小的發電機。目前納米發電機分為三類：壓電納米發電機；摩擦納米發電機；熱釋電納米發電機，一般應用于生物醫學，無線通信，無線傳感等領域。

　　對儀器的要求與挑戰：

　　1、測試電流小

　　由于納米發電的自身技術特點，研究過程中需要測試單位面積機械能產生的電能，需要測試產生的電壓，電流，以及對應的功率等。電壓信號一般在幾伏到幾十伏特，但是電流往往在uA以致于nA級別，從而導致功率常常在uW級別。

　　6517B 擁有20pA至20mA的小電流測試量程，以及<20uV的Burden Voltage，能夠完美的應對電流測量

　　6517B采用反饋式電流表，相較于傳統DMM有更高的測試精度

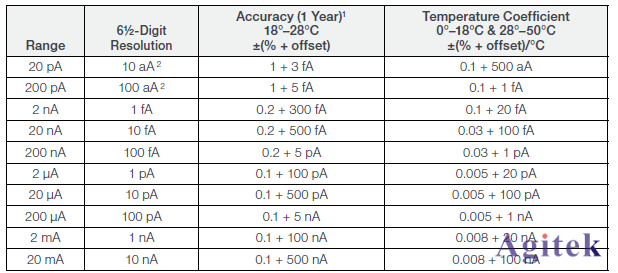

　　6517B電流測試量程

　　2、內阻大

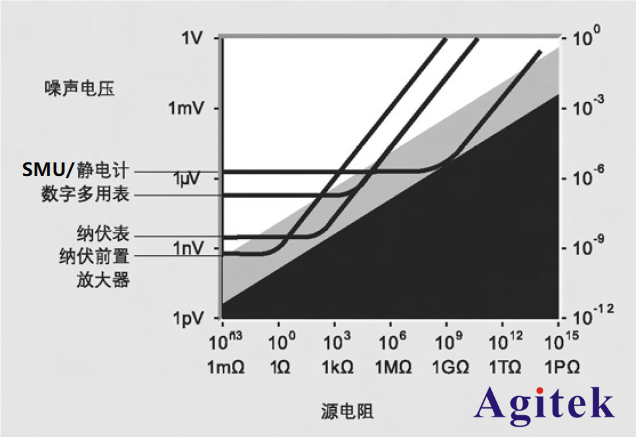

　　不同的儀器，源內阻的大小，以及其噪聲電壓的大小關系

　　上圖介紹了測量零度的理論極限值取決于在電路中的電阻所產生的噪聲。電壓噪聲于電阻，帶寬，溫度都有一定的關系。當信號源的內阻在GΩ級別時，僅有使用紅寶石材料作為前端的靜電計可以以mV級別的噪聲測試伏特級別的電壓信號。因為對于GΩ甚至幾十GΩ的納米發電材料來說，6517B是優質的選擇。

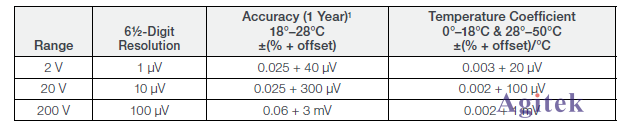

　　6517B電壓測試測量范圍

　　3、信號變化速度快

　　由于機械的拉伸和沖擊碰撞運動都是短時間內完成，故而評價一個納米發電機的性能的關鍵因素，就是其輸出的峰值電流和峰值電壓，以及其對應的功率。傳統的萬用表，由于其采樣率的不足，從而導致沒有辦法獲得真是的功率曲線。

　　6517B內置了模擬輸出的功能，將測試信號以對應比例的方式轉化為一個2V的模擬信號實時輸出。只需要再外部添加一速度足夠快的采集系統，就可以快速的獲得電壓電流信號。

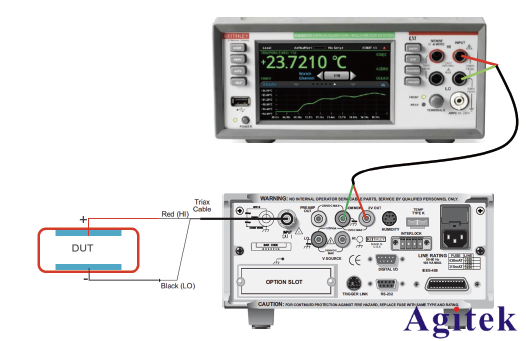

　　模擬輸出連接示意圖

　　這里推薦使用吉時利DMM6500萬用表，其在10V擋位有低于30ppm的誤差，并且支持以最快1M樣點的樣點獲取速度。

　　信號連接圖

           以上就是吉時利源表DMM6500臺式萬用表的應用測試方案，更多關于臺式萬用表的信息歡迎咨詢安泰
