利用泰克示波器的功能捕獲異常信號

       不同的測試場景需要捕獲的信號特征不同，捕獲特殊異常信號的需求變得越來越多，這就需要工程師有足夠的經驗來設置不同的觸發方式來捕獲自己想要的信號。這里不得不提捕捉異常信號的“神器”—泰克示波器。

       示波器先進的觸發功能可以幫助工程師設置不同的觸發模式來捕捉異常信號。泰克示波器不斷增強觸發功能，以滿足信號捕獲的需求。例如，新一代示波器的MSO5系列提供了邊沿、脈寬、欠幅、邏輯、窗口等24種觸發模式(包括14種數字通道和總線觸發)。以滿足日常信號捕捉的需要。

　　觸發異常信號，如何捕捉？捕捉能力是對示波器的另一大考驗。示波器的記錄長度和分段存儲功能是考慮示波器捕捉能力的重要因素。新一代泰克示波器的記錄長度基本都是幾十M點，可以實現信號的高采樣和長時間連續捕獲。今天，安泰測試將介紹泰克示波器的兩個功能，這兩個功能對于捕捉異常信號非常有用，但往往被忽略：

　　一、欠幅觸發功能

　　它是為振幅異常的信號設置的。它可以設置高低兩條水平線。只要幅度在兩條線之間就可以觸發，大大精確地定位了所需波形。當然，這個觸發條件也支持設置滿足脈沖要求的條件，可以更靈活地捕捉特定波形。

　　該功能很大程度上應用于邏輯信號調試，因?yàn)檫壿嬓盘柕母叩碗娖绞怯砷撝禌Q定的，這樣幅度異常很容易導致高低電平判定和解碼錯誤，是真正的混合信號調試?yán)鳌?/span>

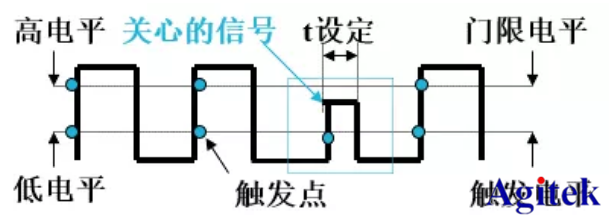

　　“欠幅觸發”條件說明

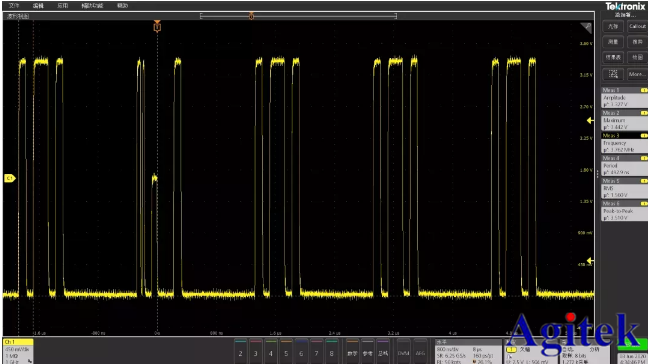

　　“欠幅觸發”應用實例

　　二、分段存儲功能(可以實現長時間連續捕捉高采樣信號。

　　1)長時間儲存的好處非常明顯。相同的采樣速率可以連續捕獲更長的波形，或者相同的波形時間可以設置為更高的采樣速率進行采集。

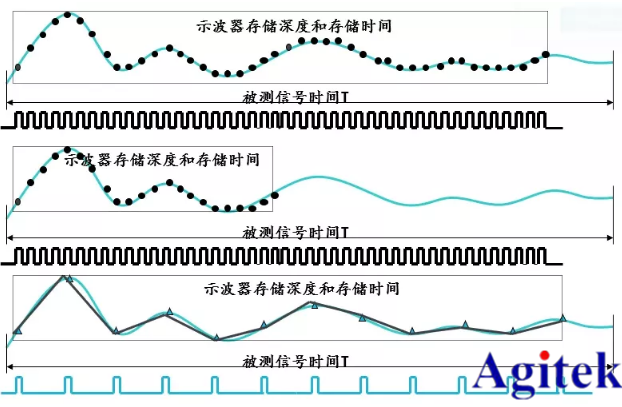

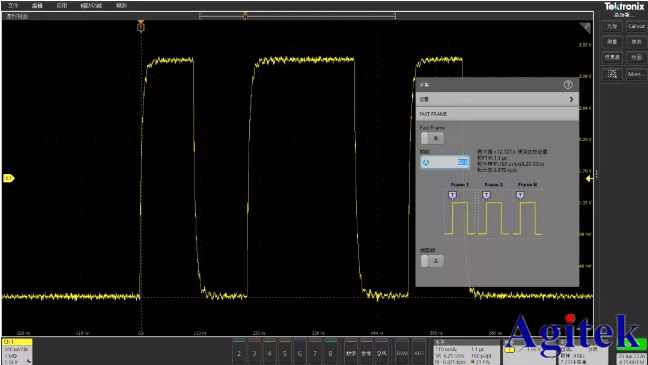

　　分段存儲功能(可以實現長時間連續捕捉高采樣信號）

　　2）長時間儲存的好處非常明顯。相同的采樣速率可以連續捕獲更長的波形，或者相同的波形時間可以設置為更高的采樣速率進行采集。

　　通過以上介紹，大家應該也學會了利用泰克示波器的功能捕獲異常信號。如果您在使用泰克示波器過程中有什么問題，歡迎訪問安泰測試。
