泰克示波器進行磁性器件損耗測試

　　如何評價磁性設備對電源穩定性和整體效率的影響?工程師面臨的問題是如何測試電感、磁損、BH曲線、磁屬性等指標。在電源產品設計的初期，需要繞過變壓器來滿足設計，測試其不確定性，避免飽和管道爆炸。專用測試設備非常昂貴，泰克為您提供了新的測試方法。今天，安泰測試介紹了泰克示波器在磁性設備損耗測試中的應用。

　　[測試原理]

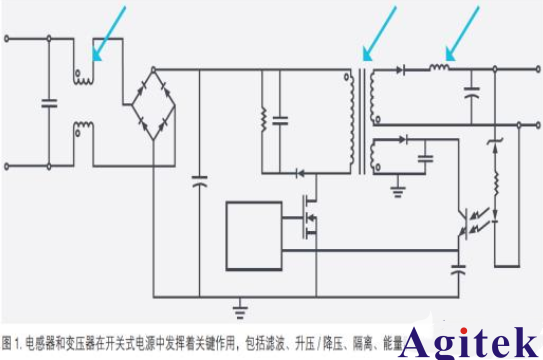

　　在開關式電源(SMPS) 中，磁性器件即電感器和變壓器發揮著重要作用。電感器作為能量貯存設備或?yàn)V波器使用。變壓器用于轉換電壓并提供隔離功能。變壓器在保持SMPS系統振蕩方面也起著重要作用。大多數SMPS設計過程依賴于組件規范和模擬模型。然而，由于實際信號條件、寄生信號、溫度等影響磁性裝置性能的環境因素，電源性能可能與產品技術數據和模擬預測水平完全相同。因此，在線測量電感器和變壓器可以在工作條件下提供重要信息。

　　【測試平臺搭建】

　　電路示意圖

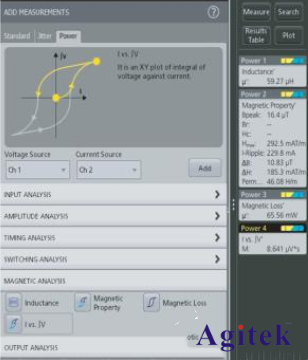

　　指定電壓通道和電流通道，設置電感和i相對于∫v 關系測量。

　　【測試說明】

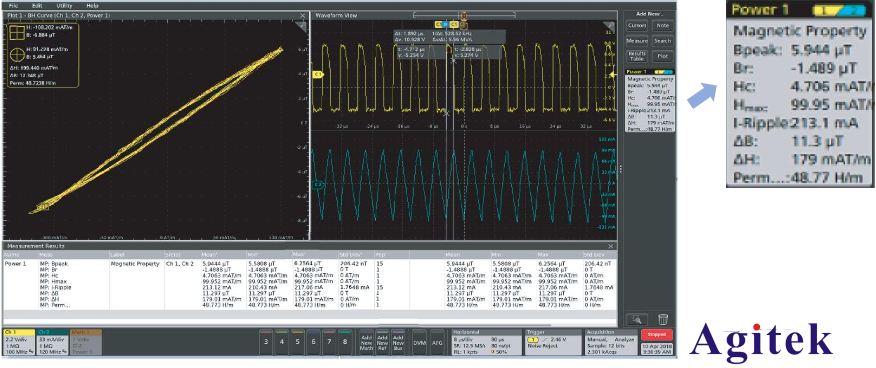

　　5-PWR 磁屬性測量給出了設計中的磁性器件的磁滯圖，檢查磁性器件是否飽和，因?yàn)槠鋾?dǎo)致電源不穩定。

　　【方案配置】

　　推薦解決方案：泰克示波器MSO54+5-PWR+THDP0200+TCP0030A

　　特點：5-PWR 磁損耗測量給出了總磁損耗，包括磁芯損耗和銅纜損耗。設計人員可以從器件制造商的產品技術資料中找到磁芯損耗，再從總磁損耗中減去磁芯損耗，得到銅纜損耗。

　　泰克示波器基于其硬件12bit ADC 高精度測量，全新優化的磁損耗算法，提供全套方案，高達8通道支持多種變壓器類型，如需了解泰克示波器更多測試方案，歡迎關注西安安泰測試。
