利用泰克示波器進行激光測距儀PD信號測試

　　近期，某客戶咨詢安泰測試，想要了解激光測距儀 PD 信號測試方案，需要實現發送START和回收STOP信號的時序?qū)Ρ龋笫静ㄆ饔懈玫牡自胍约案蟮拇鎯Α?/span>

　　對激光測距或激光雷達產品，信號測試有非常重要的意義，原理上利用光束的飛行時間差進行計算，但是對大功率泵浦激光器來說，脈沖峰值功率在 KW級別，脈沖寬度只有幾個 ns，也就是發送的激光脈沖信號的脈沖寬度只有4ns，回波信號經過跨組放大器(TIA) 后帶寬被展寬到30-100ns，飛行時間采樣關注的是信號的上升沿/下降沿 (上升/下降時間)，通常一個激光回波信號的上升時間越短越好，也就是 5-10ns，1ns 的誤差帶來的就是15cm的距離誤差。客戶希望可以精確測試到發送的start信號和接收的stop信號時序，對FPGA的算法開發有重要的作用，對調整優化電路有深遠的意義。

　　安泰測試在了解客戶詳細需求后，推薦使用泰克示波器。可以看到，start信號的上升時間在 10ns左右，而本模塊在不采用高精度算法時采樣速率為200MHz，可以準確的采樣上升時刻，測距精度即為±75cm。使用插入延遲法進行高精度測量時，精度可以提到 1ns 級別，為了驗證 FPGA 算法的有效性和準確度，就需要進行如此高精度的信號測量，同時測量 start 和 stop 信號進行時序比對；另一方面，泵浦激光器的發射重復率< 10Hz，一般的基礎示波器沒有深度存儲，在進行幾秒量級的測試時無法看到完整信號，特別需要帶有深度存儲的示波器進行信號測量。

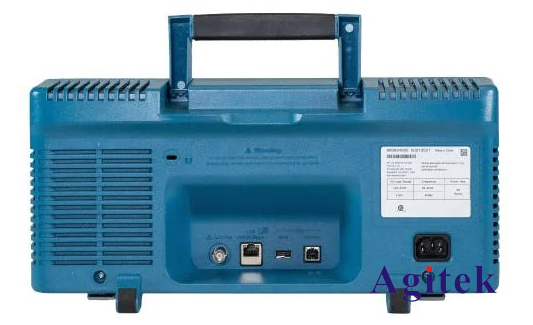

　　此外由于進行某些場景的測試時，激光工作環境特殊，人員無法近距離操作，就需要示波器帶有遠程操作的方式 ， 標配LAN，兼容 LXI，可以使用同一網絡中配有網絡瀏覽器的任何設備遠程接入泰克示波器TBS2204B。

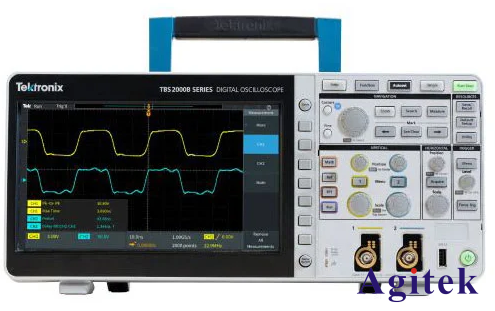

       TBS2000B 適合執行示波器的重要工作：查看和測量信號。利用其更大的 9 英寸顯示屏可以查看更多信號，該顯示屏具有 15 個水平格，可提供更長的每屏幕時間以及 5M 記錄長度，從而捕獲長時間窗口。利用易操作的光標和強大的 32 種自動測量功能測量更多信號。利用 Wi-Fi 連接和 100-BaseT 以太網端口共享更多信號。這款實惠的示波器可提供您需要的性能。

      泰克示波器TBS2204B主要性能指標：

　　4 個模擬通道型號;

　　200 MH帶寬;

　　高達 2 GS/s采樣率;

　　所有通道上 5 M記錄長度。

　　5 年保修。

       以上就是利用泰克示波器進行激光測距儀PD信號測試，欲了解更多信息，歡迎訪問安泰測試進行咨詢了解。
